Description
Invoering:

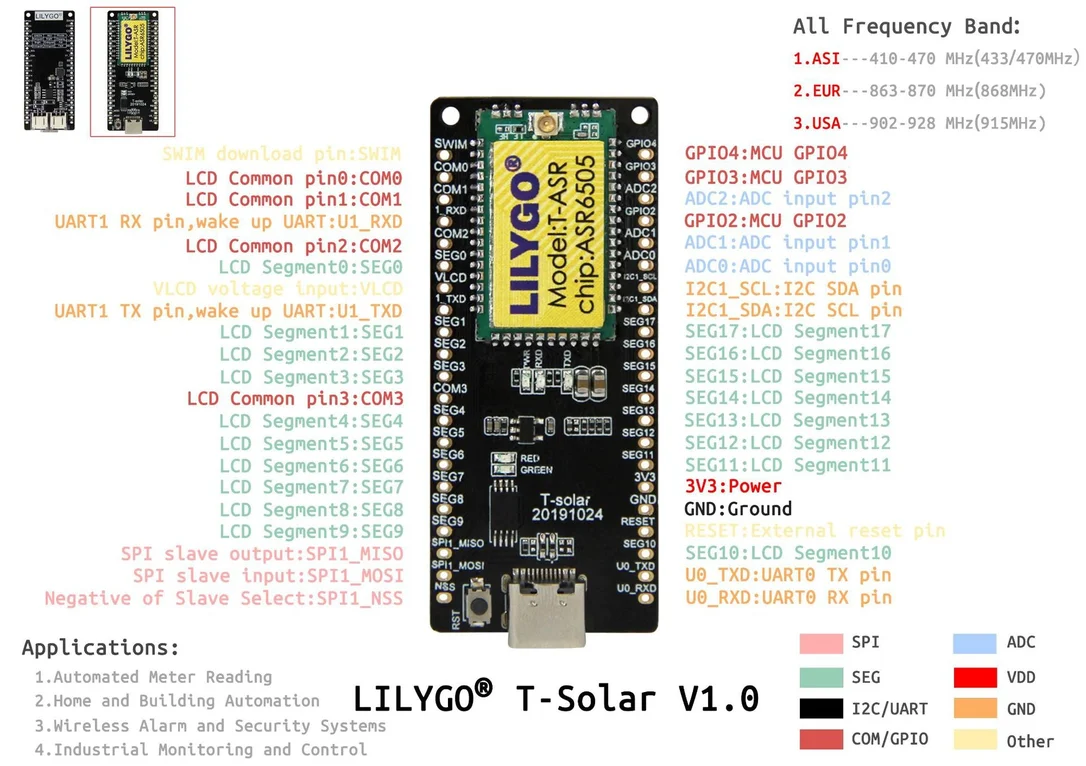

T-Solar maakt gebruik van de nieuwe LoRa-systeemchip ASR6505, gebaseerd op de STM 8-bit MCU en SX1262 SiP-chip, wat kosteneffectief is in vergelijking met 32-bit MCU’s.
Een van de belangrijkste kenmerken van dit ontwikkelbord is het ontwerp dat gebruikmaakt van zonne-energie.
De interface voor zonnevoeding is gereserveerd op de kaart en kan direct worden aangesloten op een zonnepaneel van 5,5V tot 7,5V. Met de lithiumbatterij kan het systeem continu functioneren totdat de batterij moet worden vervangen.
| Productomschrijving | |
| Chipset | ASR6505 |
| CPU | STM8L152 |
| LoRa | SX1262 |
| Frequentie | 150MHz-960MHz |
| Maximale kracht | +21dBm constante RF-uitgang |
| RX-gevoeligheid | -140dBm |
| Ingesloten geheugen | Flash 64 KB, SRAM 4KB, EEPROM 2 KB |
| Randapparatuur | 30x configureerbare GPIO’s, 1x IC, 2x UART, 1x SWIM, 1x SPL, 3x ADC |
| RX-modus stroom | <10mA |
| TX-modus stroom | <85mA @ 22dBm <40mA @ 17dBm <30mA @ 14dBm |
| Diepe slaapmodus stroom | <1uA zonder RTC <1.6uA met RTC |
| Temperatuur | Opslag: -55 tot 125 °C Bedrijf: -40 tot 85 °C |
| Vochtigheid | Opslag: 5-95% (niet-condenserend) In bedrijf: 10-95% (niet-condenserend) |
| Laadstroom | 780mA |
| Opladen | 676.355 |
| Oplaadstatus | Rood licht aan, groen licht uit |
| Voltage vol | Rood licht uit, groen licht aan |
| Onderspanning | Rood licht uit, groen licht uit |
| Temperatuur batterij te hoog of te laag | Rood licht uit, groen licht uit |
| Geen toegang tot de batterij | Rood licht uit, groen licht uit |
| BAT beëindigd met 10u condensator, geen batterij | Knipperend rood licht (T = 1-4S), groen licht aan |
| Functie | De interface voor zonnevoeding is gereserveerd op de kaart, die rechtstreeks kan worden aangesloten op een zonnepaneel van 5,5V tot 7,5V. Met de lithiumbatterij kan het systeem blijven werken totdat de batterij moet worden vervangen. |
