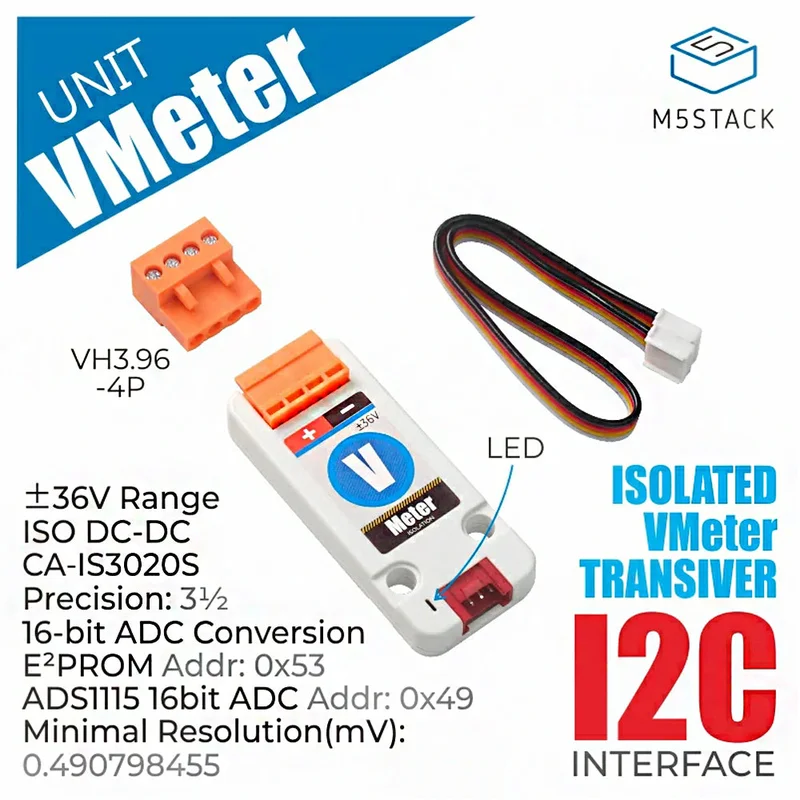

Voltmeter eenheid DC-DC met 16-bits ADC 36V-Snelle verzending

Description

Omschrijving:Deze voltmeter eenheid is ontworpen om de spanning in realtime te meten. De interne 16-bits ADC (analoog-naar-digitaal) omzetter, de ADS1115, communiceert via I2C (0X49). Voor een hoge meetnauwkeurigheid is er een ingebouwde DC-DC geïsoleerde voeding en is de I2C-interface elektrisch geïsoleerd via de laagspanningsisolator CA-IS3020S. Dit voorkomt dat ruis en pieken op de databus of andere circuits de lokale aardklem binnendringen en gevoelige circuits verstoren of beschadigen. Elke eenheid is afzonderlijk gekalibreerd bij het verlaten van de fabriek, met een initiële nauwkeurigheid van 0,1% FS, ± 1 telling en een maximale meetspanning van ± 36V.
Kenmerken:

• Meetbereik: ± 36V
• LED-stroomindicator
• 16-bits ADC-conversie
• Resolutie: automatisch bereik, telling ≤ 16V, 1mV; Aantal > 16V, 7,9mV
• Initiële nauwkeurigheid: 0,1% FS, ± 1 telling
• Ingebouwde CA-IS3020S isolatiechip, anti-interferentie
• Geïsoleerde DC-DC
• Tot 1000 VRMS-isolatie is bestand tegen spanning
• Ontwikkelingsplatform: Arduino, UIFlow (in ontwikkeling)
• 2x LEiGO-compatibele gaten

Pakket inbegrepen:

• 1x voltmetereenheid
• 1x Grove-kabel (20 cm)

Specificatie:

Data papier:CA-IS3020SADS1115
PinMap:

Voorbeeld:1. Arduino IDEKlik hier om het Arduino-voorbeeld te downloaden
