Description
Specificaties:

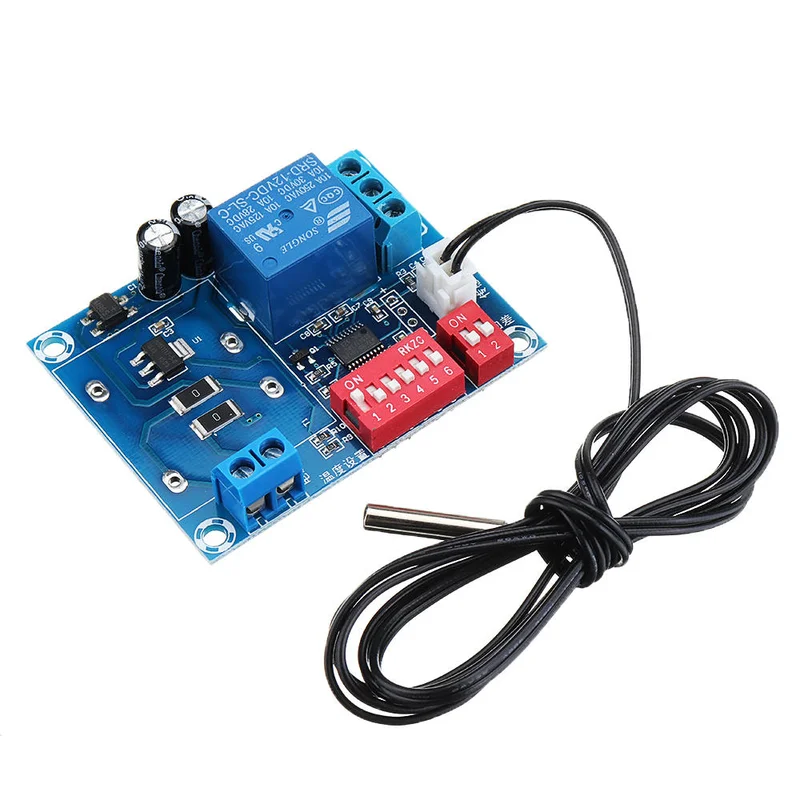

- Model: XH-W1705
- Voedingsspanning: DC 12V / 24V / AC 220V
- Temperatuurregelbereik: -26 tot 100 graden Celsius
- Controle nauwkeurigheid: 0,1 graden Celsius
- Hysteresis instelling: 2/5/10/15
- Meetinvoer: NTC 10K / B3950L = 1 meter
- Standaard temperatuurverschilinstelling: 2 graden Celsius
- Thermostaatsonde: NTC 3950 / B = 10K (waterdicht type 1M)
- Uitgang: relaisuitgang: 10A (max)
- Afmetingen: 60 x 47 x 26 mm
Gebruik:
- Sluit de voeding en apparatuur aan, schakel de stroom naar de controller in. Als de voeding normaal is, gaat het lampje branden.
- Stel de temperatuur en hysteresis in.
- Voor temperatuurinstelling: pas de schakelaar 1 ~ 6 DIP aan volgens de gewenste temperatuur.
- Indicatorstatus: het rode lampje brandt en het groene lampje brandt.
Pakket inbegrepen:
- 1 x Temperatuurregelaar
Instelling: bel naar boven = 1, bel naar beneden = 0. Temperatuurinstelling: 6-cijferige draaischakelaar 123456, de overeenkomstige waarde draait omhoog en omlaag, kan de temperatuurinstelling voltooien.
| 123456 | Temperatuur | 123456 | Temperatuur | 123456 | Temperatuur | 123456 | Temperatuur |
| 000000 | -26 | 010000 | 6 | 100000 | 38 | 110000 | 70 |
| 000001 | -24 | 010001 | 8 | 100001 | 40 | 110001 | 72 |
| 000010 | -22 | 010010 | 10 | 100010 | 42 | 110010 | 74 |
| 000011 | -20 | 010011 | 12 | 100011 | 44 | 110011 | 76 |
| 000100 | -18 | 010100 | 14 | 100100 | 46 | 110100 | 78 |
| 000101 | -16 | 010101 | 16 | 100101 | 48 | 110101 | 80 |
| 000110 | -14 | 010110 | 18 | 100110 | 50 | 110110 | 82 |
| 000111 | -12 | 010111 | 20 | 100111 | 52 | 110111 | 84 |
| 001000 | -10 | 011000 | 22 | 101000 | 54 | 111000 | 86 |
| 001001 | -8 | 011001 | 24 | 101001 | 56 | 111001 | 88 |
| 001010 | -6 | 011010 | 26 | 101010 | 58 | 111010 | 90 |
| 001011 | -4 | 011011 | 28 | 101011 | 60 | 111011 | 92 |
| 001100 | -2 | 011100 | 30 | 101100 | 62 | 111100 | 94 |
| 001101 | 0 | 011101 | 32 | 101101 | 64 | 111101 | 96 |
| 001110 | 2 | 011110 | 34 | 101110 | 66 | 111110 | 98 |
| 001111 | 4 | 011111 | 36 | 101111 | 68 | 111111 | 100 |
Hysterese-instelling: tweecijferige DIP-schakelaar 12, de bijbehorende waarde kan omhoog en omlaag gedraaid worden om de hysterese-instelling te voltooien.
| 12 | Hysteresis | 12 | Hysteresis | 12 | Hysteresis | 12 | Hysteresis |
| 00 | 2 | 01 | 5 | 10 | 10 | 11 | 15 |
