Verbeterde Ramps 1.6 Plus hoofdprintplaat met 4-delige DRV8825 stuurprogrammaset voor 3D-printeronderdelen-Snelle verzending

Description

Even voorstellen:1. De Ramps 1.6 Plus is een nieuwe adapter voor de upgrade van de oude Ramps 1.6-stuurprogramma’s, die gebruikmaakt van de SPI-werkmodus om complexe bedrading te vereenvoudigen.2. Deze printplaat maakt gebruik van de SPI-modus, die eenvoudig kan worden ingesteld door de jumper aan te sluiten of los te koppelen. Dit bespaart niet alleen op de ingewikkelde bedrading, maar ook op de kosten van externe bedrading, wat zowel economisch als praktisch is.3. De Ramps 1.6 Plus voorkomt effectief problemen met motoren die niet werken door verkeerde aansluitingen en minimaliseert problemen met slechte contacten tijdens het afdrukken.
Voordelen:1. De printplaat heeft een ingebouwde selectieterminal voor het besturen van de SPI-werkmodus en is compatibel met STEP / DIR en SPI-modi.2. De voedings- en verwarmingsdelen maken gebruik van een 30A hoge stroomaansluiting, wat brandgevaar door oververhitting vermindert.3. Het is eenvoudiger om de draden aan te sluiten dankzij de nieuwe boven- en onderlaag.4. De reset-uitbreidingsinterface maakt het gemakkelijk voor gebruikers om een reset-knop toe te voegen.5. X, Y, Z, E0 en E1 gebruiken allemaal een parallelle tweemotorige interface, waardoor de kaart geschikt is voor verschillende soorten machines.6. De combinatie van kleurenpin en rijconnector maakt het eenvoudig om elke functie-interface te onderscheiden, wat zowel esthetisch als praktisch is.

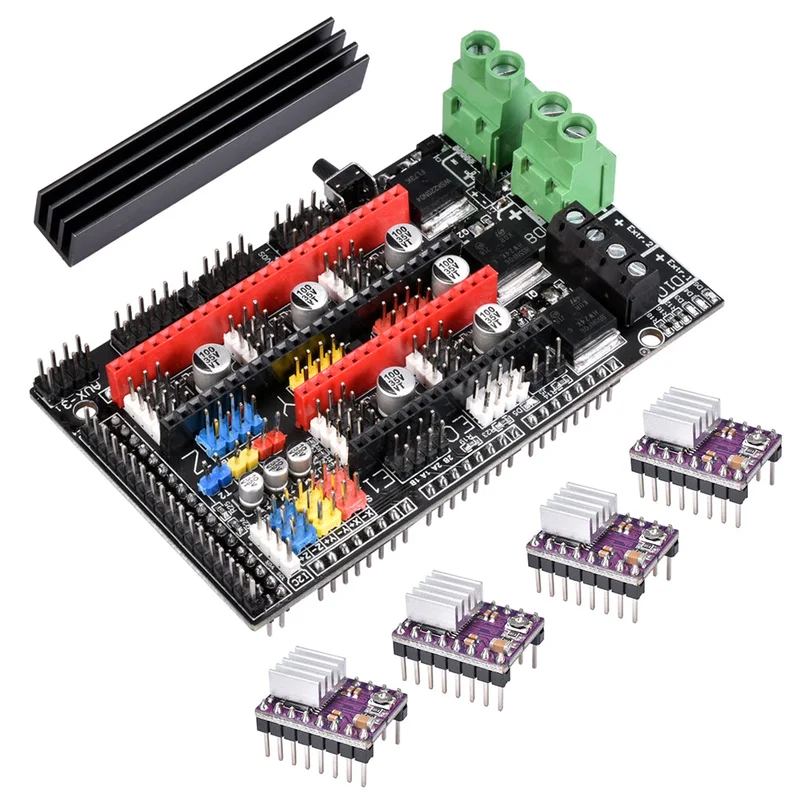

Pakket inbegrepen:

1 x Ramps 1.6 Plus bord
4 x DRV8825-stuurprogramma

Let op: de DRV8825 moet worden gesoldeerd zoals op de afbeelding, en de jumper moet worden aangepast om correct aan te sluiten.

Selectie van rij-SPI en STEP / DIR werkmodus:

SPI werkmodel:

Bij gebruik van de SPI-driver: verbind respectievelijk 1 en 11, 2 en 12, 3 en 5, 4 en 6, met behulp van vier stuks 13 (kortsluitcaps).

SPI is de seriële busmodus, waarbij 1 verbinding 11 MOSI is, 2 verbinding 12 SCK is, 3 verbinding 5 CSN is en 4 verbinding 6 MISO is.

STEP / DIR (stepper / directionele rijmodus):

De pinnen 11, 12 en 5 vertegenwoordigen respectievelijk MS1, MS2 en MS3 van de STEP / DIR-modus. Pinnen 8, 9 en 10 zijn allemaal VCC (hoog niveau); verbind 5 (MS3) en 8 (hoog niveau) met behulp van een 13 (kortsluitkap). De driver werkt in STEP / DIR-modus met 16 onderverdelingen.

Opmerking:De instellingen van MS1, MS2, MS3 en 8, 9, 10 in de STEP / DIR-modus zijn afhankelijk van de onderverdelingen van de gebruikte stuurprogramma’s.

Installatie-vaardigheden voor stuurprogramma’s:

GND / DIRECTION van de bestuurder komt overeen met GND / DIR van de printplaat.

Aandacht:

1. De selectie van de werkmodus van de driver bepaalt de firmware die geprogrammeerd moet worden. Bij selectie van de SPI-modus moet de moederbordfirmware worden geprogrammeerd voor de SPI-werkmodus. Bij selectie van de STEP / DIR-modus moet de firmware worden vervangen door de STEP / DIR-werkmodus firmware en moet de consistentie van de onderverdeling worden gehandhaafd.

2. Bij gebruik van een verwarmingsbed met een vermogen van meer dan 140 W, moet een MOS-radiator worden geïnstalleerd om oververhitting te voorkomen. Bij gebruik van meer dan 180 W moet een MOS-module voor overdracht worden geselecteerd om schade aan de printplaat te voorkomen.

3. Let bij het aansluiten en loskoppelen van de driver op de juiste richting om schade te voorkomen.

4. Raadpleeg de RAMPS1.6 plus pinout voor meer informatie over elke CS-pin van de SPI-modus van de driver.
