Vector netwerkanalysator met 4″ LCD – 50kHz tot 1,5GHz-Snelle verzending

Description

Functies:
– Het 4″ LCD-scherm met volledige weergave is duidelijker zichtbaar voor gebruik buitenshuis en comfortabeler voor gebruik binnenshuis dankzij de DC-dimmethode.- Geoptimaliseerde elektrische brug maakt gebruik van de harmonischen van Si5351, waardoor metingen tot 1,5 GHz mogelijk zijn.- Het uitgangsniveau van CH0 wordt verhoogd tot 0 dBm bij gebruik van de fundamentele golf, wat de nauwkeurigheid van reflectiemetingen verbetert.- De afwijking van het apparaat is opgelost, wat eerder een probleem was bij ongeveer 6 MHz.- Het opnieuw ontworpen stroombeheercircuit vermindert stroomruis, USB-stroominterferentie en laadstroom.- Verbeterde PCB-layout voor betere prestaties.- Gereserveerde UART-interface voor doe-het-zelf-uitbreiding.- Lichtgewicht ABS-behuizing beschermt het apparaat goed.- De bijbehorende computersoftware ondersteunt bediening en realtime weergave, en maakt het exporteren van SNP-bestanden voor verschillende radio-ontwerp- en simulatiesoftware mogelijk.- Eenvoudige kalibratieonderdelen zijn inbegrepen. De dubbele poorten zijn gekalibreerd voor levering. Bij wijziging van meetomstandigheden moet opnieuw gekalibreerd worden. Na kalibratie wordt de instelling opgeslagen en kan deze direct worden gebruikt bij de volgende opstart of worden opgeslagen in andere :
1. Behuizing: 75 mm x 133 mm x 18 mm (exclusief uitsteeksels)2. Meetfrequentie: 50 KHz ~ 1,5 GHz3. RF-uitgang: 0 dBm (±2 dB, fundamentele golf)4. Frequentienauwkeurigheid: <2 ppm5. Frequentiestabiliteit: <0,5 ppm6. Meetbereik: 70 dB (50 kHz-300 MHz), 60 dB (300 MHz-900 MHz), 40 dB (0,9 GHz-1,5 GHz) met uitbreidingsfirmware mogelijk(Opmerking: let op de fout veroorzaakt door niet-lineaire transformatie van de grondgolf bij gebruik van harmonische meting.)7. Poort SWR: <1,18. Scherm: 4" TFT (320 x 480)9. USB-interface: USB type-C; Communicatiemodus: CDC (serieel)10. Voeding: USB 5V 200mA, maximale laadstroom 1A11. Aantal kalibratiepunten: 101 (vast)12. Aantal scanpunten: 101 (vast)13. Weergave volgen: 4, markering: 4, instelling opslaan: 514. Metingen van S-parameters, spanningsstaande golfverhouding, fase, vertraging, Smith-diagram, tijddomeinanalyse, bevat:

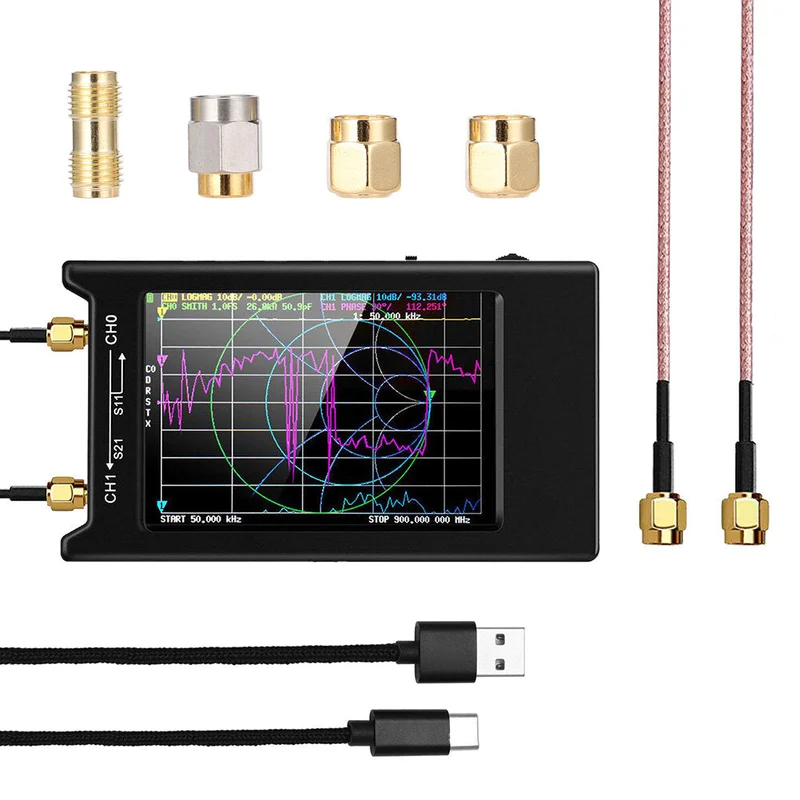

1 x Vector netwerkanalysator2 x 15 cm SMA mannelijk naar mannelijk RG316 RF-kabels1 x SMA vrouw-naar-vrouwelijke connector1 x SMA eenvoudige kalibratiekit KORT1 x SMA eenvoudige kalibratiekit OPEN1 x SMA eenvoudige kalibratiekit LOAD1 x USB Type-C datakabel1 x Type-C tot Type-C kabel (voor verbinding met Android mobiele telefoon)
