UV splitter en combiner voor antenne-Snelle verzending

Description

Voorzien van:

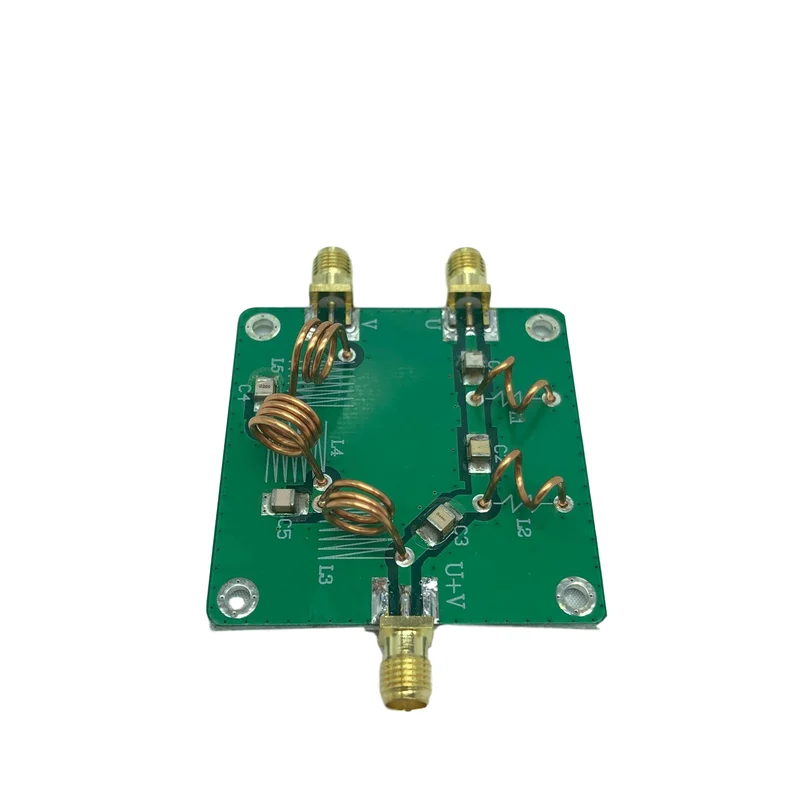

Deze passieve module wordt gebruikt om twee radiofrequentiesignalen van U- en V-segmenten samen te voegen tot één kanaal, of om de U- en V-signalen van het gemeenschappelijke kanaal te scheiden in twee onafhankelijke kanalen. Dit maakt het mogelijk om een transmissiekabel te delen of twee kanalen met signalen te combineren in één kanaal. Geschikt voor UV dual-band antennes, UV differentiële conversieverbindingen of repeaterstations. De componenten zijn vervaardigd met hoogwaardige, hoogvermogen hoogspannings-radiofrequentie-specifieke condensatoren, die kenmerken hebben van een laag verlies en een groot vermogen.

Technische specificaties:

• Werkfrequentie:
• – V-segment: DC-185MHz
• – U-segment: 350-560MHz
• Toevoegingsverlies:
• – V-segment: <0.2dB
• – U-segment: <0.3dB
• Staande golfverhouding:<1,5
• UV isolatie:> 45dB
• Vermogen:200W (met geïmporteerde vermogenscondensatoren)
• Afmetingen:50 x 50 mm (exclusief connectoren)
• Connectorvorm:SMA-K (standaard vrouwelijk, buitenschroef en binnengat)
• Verbindingsmethode:
• – U: U-segment signaal aansluiten
• – V: Individueel signaal van het V-segment aansluiten
• – U + V: U-segment en V-segment collineaire signalen verbinden
• Gewicht:18 gram

Pakket bestaat uit:
