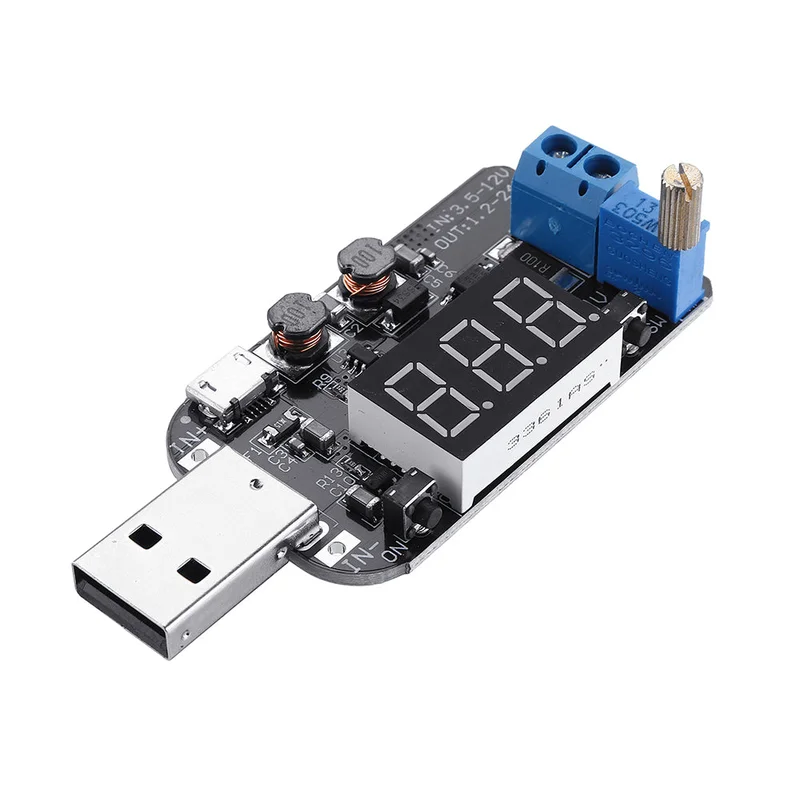

USB verstelbare buck-boost voeding module 5V naar 3.3V 9V 12V 18V 24V-Snelle verzending

Description

Gebruikshandleiding:

1. Knop

De “ON” knop aan de linkerkant: kort indrukken – schakelt de uitgang in of uit, in de kalibratiemodus verlaagt het de spanning of stroomwaarde met één eenheid; lang indrukken – houd langer dan 3 seconden ingedrukt om te ontgrendelen, het digitale display gaat uit, druk op een willekeurige knop om het digitale display weer te activeren.

Rechterzijde “SW” knop: kort indrukken – wisselt tussen spanning, stroom en wielweergave; lang indrukken – ga naar of verlaat de kalibratiemodus, voer de kalibratiespanning in op de spanningsweergave-interface en kalibreer de stroom bij het betreden van de stroominterface;

2. Potentiometer knop

Met de klok mee draaien verhoogt de uitgangsspanning en tegen de klok in draaien verlaagt de uitgangsspanning. Het traploze spanningsbereik is 1.2-24V.

3. Indicatorlampje

V——Het indicatorlampje geeft aan dat het huidige digitale display de spanning weergeeft, de eenheid is V.

A——Het indicatorlampje brandt, wat aangeeft dat het huidige digitale display de stroomwaarde weergeeft, de eenheid is A.

4. Ingangs- en uitgangspoorten

Ingang – aan de linkerkant, de USB-male connector, microUSB en de pad kunnen als ingangen worden gekozen, het ingangsbereik is 3.5-12V;

Uitgang – aan de rechterkant, blauwe 2P terminal als uitgang, uitgangsbereik 1.2-24V.

5. Kalibratiemethode

Kalibratie van de uitgangsspanning – Wanneer het digitale display altijd de spanning weergeeft, houd de “SW” knop meer dan 3 seconden ingedrukt om te ontgrendelen, het digitale display knippert, kort op de “SW” knop drukken verhoogt de spanning met één eenheid, kort op de “ON” knop drukken verlaagt de spanning met één eenheid. Wanneer de uitgangsspanning laag is, kan het meerdere keren duren voordat de waarde met 0.1V verandert. Houd de “SW” knop meer dan 3 seconden ingedrukt om de kalibratiemodus te verlaten.

Kalibratie van de uitgangsstroom – Wanneer het digitale display altijd de stroom weergeeft, houd de “SW” knop meer dan 3 seconden ingedrukt om te ontgrendelen, het digitale display knippert, kort op de “SW” knop drukken verhoogt de stroomwaarde met één eenheid, kort op de “ON” knop drukken verlaagt de stroomwaarde met één eenheid, het kan meerdere keren duren voordat de waarde met 0.01A verandert; houd de “SW” knop meer dan 3 seconden ingedrukt om de kalibratiemodus te verlaten.
Opmerking: De kalibratie is nauwkeuriger wanneer de stroom groter is dan 1A; de weergavefout is groot wanneer de uitgangsstroom minder is dan 0.05A, en kan mogelijk niet worden weergegeven wanneer de uitgangsstroom minder is dan 10-30mA.

In de verpakking:
1 x Voedingsmodule
