USB snellader module 12V/24V naar QC 2.0/3.0-Snelle verzending

Description

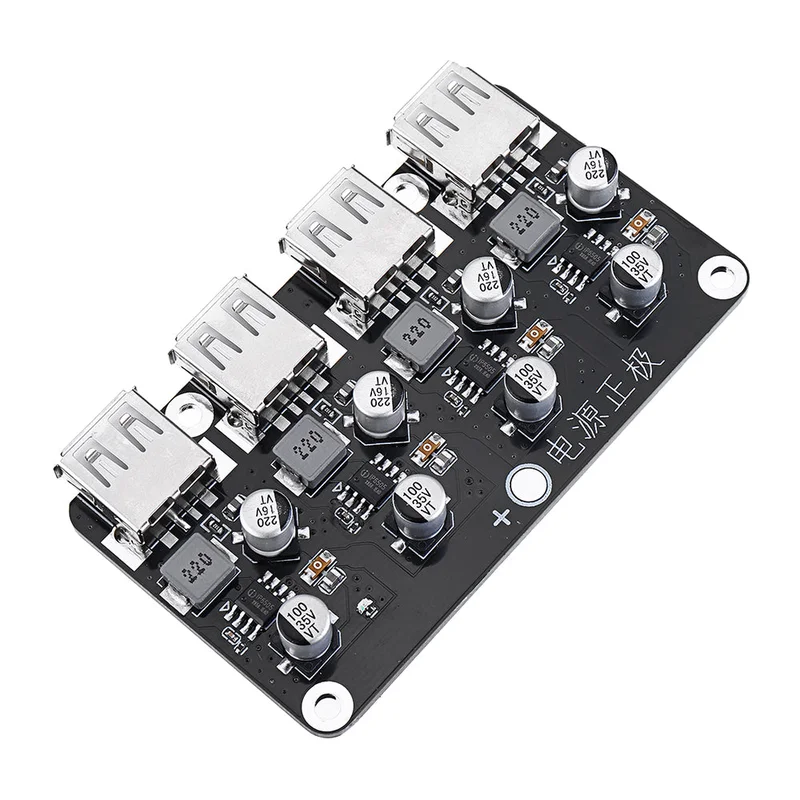

Omschrijving:Deze module ondersteunt snelladen met onafhankelijke chipbesturing voor elk kanaal. Elk kanaal heeft zijn eigen ingangs- en outputcondensatoren, geïntegreerde energieopslag en zelfherstellende zekeringen, wat zorgt voor vier onafhankelijke kanaal ondersteunt het QC 3.0 snellaadprotocol en kan gelijktijdig snel opladen met een output van 5V, 9V of 12V (ondersteuning vereist voor mobiele telefoons). De uitgangsstroom is adaptief, met een enkelkanaals stroomverbruik van 24W en een maximaal vermogen van 96W voor de 4-kanaalsmodule. De PCB is ontworpen met een dikte van 1.6mm, wat zorgt voor een optimale lay-out en een lage stand-bystroom van 0.013A. De module heeft ook een :- Ingebouwde synchrone buck converter-chip- Uitgangsspanning met bedrade compensatie- CV / CC-uitgangskarakteristieken- Conversie-efficiëntie tot 97%- Soft startfunctie- Bescherming tegen overstromen, overspanning, onderspanning en kortsluiting- ESD-bescherming tot 4KV, weerstandsvermogen tot 48VSpecificaties:Ingangsspanningsbereik: 4,5V tot 32V (de ingangsspanning moet hoger zijn dan de uitgangsspanning)Uitgangsspanningsbereik: 3V tot 12V (automatisch aangepast volgens het snellaadprotocol)Uitgangsvermogen: maximaal 24W (4V3.6A, 5V3.4A, 9V2.5A, 12V2A, etc.)Schakelfrequentie: 220 kHzOndersteunde snellaadprotocollen:1. BC1.2, Apple, Samsung2. Qualcomm QC2.0 en QC3.03. MTK PE1.1 / PE2.04. Huawei Fast Charge Protocol FCP5. Samsung SNC-overeenkomst AFC6. Spreadtrum Fast Charge Protocol SFCPToepassingen: autolader, snelle laadadapter, slimme stekker, zonnelader, :1. Deze module is een snellaadmodule met 4 kanalen en spanningsval. Gebruik 12V-30V DC-voeding. De positieve en negatieve polen kunnen niet worden omgedraaid.2. Voor het gebruik van deze module is enige technische kennis vereist en een soldeerbout is inbegrepen:1 x 4-kanaals USB 12V/24V snellaadmodule
