Description
Invoering:

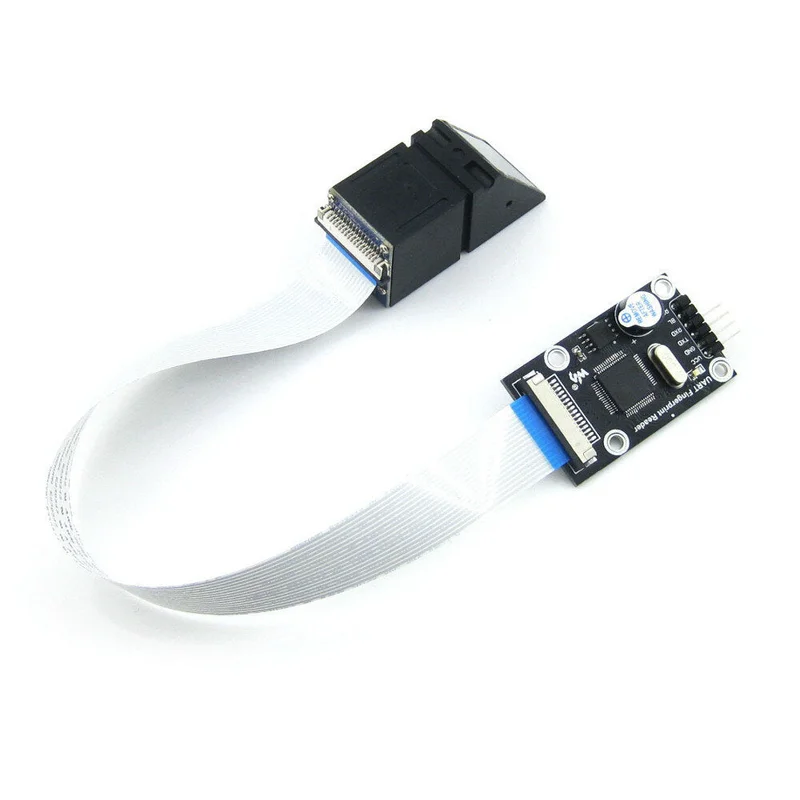

De UART-vingerafdruklezer is een innovatieve module voor de ontwikkeling van vingerafdruktechnologie, gericht op secundaire ontwikkeling en geïntegreerde toepassingen. Deze module biedt hoge snelheid, snelle identificatie en uitstekende stabiliteit.
De module is uitgerust met de STM32F205 digitale processor, commerciële vingerafdrukalgoritmen en een uiterst nauwkeurige optische sensor. Het biedt functies zoals vingerafdrukinvoer, beeldverwerking, extractie van kenmerkwaarden, sjabloongeneratie, opslag van sjablonen, vergelijking van vingerafdrukken en zoeken. De module beschikt over een UART-interface en communicatieprotocol, waardoor het eenvoudig is om applicaties te integreren voor wetenschappelijke onderzoeksinstellingen en fabrikanten.
Kenmerken:
- Gevoelige vingerafdruksensor met snelle herkenningssnelheid: slechts één vinger is nodig voor herkenning.
- Hoge stabiliteit dankzij de STM32F205 digitale verwerkingschip, met een laag stroomverbruik en een stabiliteit die minstens 30% beter is dan andere chips.
- Wetenschappelijke structuur met een gesplitste opzet: vingerafdruksensor, verwerkingsmoederbord en algoritmeplatform.
- Standaard 16P universele interface; de sensor kan optische en halfgeleidersensoren kiezen en vervangen.
- Eenvoudige ontwikkeling met seriële UART-bediening, geschikt voor elke microcontroller met een seriële poort.
- Open protocol voor het invoeren en uitvoeren van vingerafdrukbeelden en bewerkingen.
Toepassingen:
- Ontwikkeling van vingerafdruksloten, kluizen en toegangscontrole.
- Integratie in beveiligingsproducten zoals intercomsystemen, schakelaars en personeelsidentificatie.
Specificaties:
| Categorie | Parameter |
| Processor (CPU) | STM32F205 |
| Sensor | HD-optisch |
| Geheugen | On-chip opslag (uitbreidbaar) |
| Anti-slijtage sterkte | 1 miljoen keer |
| Antistatische index | 150KV |
| Vingerafdrukcapaciteit | 4000 stuks |
| Erkenningspercentage | <0,001% (beveiligingsniveau 5) |
| Afwijzingspercentage | <0,1% (beveiligingsniveau 5) |
| Actueel | <50mA |
| Invoertijd | <0,5 seconden |
| Vergelijkingstijd | <0,5 seconden |
| Vergelijkingsmethode | 1:1, 1:N |
| Beveiligingsniveau | Niveau 1-10 (aanpasbaar) |
| Uitvoerformaat | Drie typen: gebruikers-ID, afbeelding, kenmerkwaarde |
| Karakteristieke waarde | 196 bytes |
| Karakteristieke sjabloongrootte | 512 bytes |
| Sjabloonregels | ISO19794-2 |
| Communicatie-interface | UART-interface |
| Communicatie baudrate | 9600-57600bps |
| Machtsinterface | Seriële voeding, externe voeding |
| Stroomvoorziening | 3.3-7.5V |
| Bedrijfstemperatuur | -20 °C tot 60 °C |
| Relatieve vochtigheid | 40% RH-85% RH (geen condensatie) |
Pakket bevat:
- 1 x UART-vingerafdruklezer
- 1 x Dupont-kabel Bulk head 6PIN
Documenten:
- Schema: Klik hier om te openen
- Voorbeeldtutorial: Klik hier om te openen
