TFT-display schermmodule voor VESC-Snelle verzending

Description

Beschrijving:

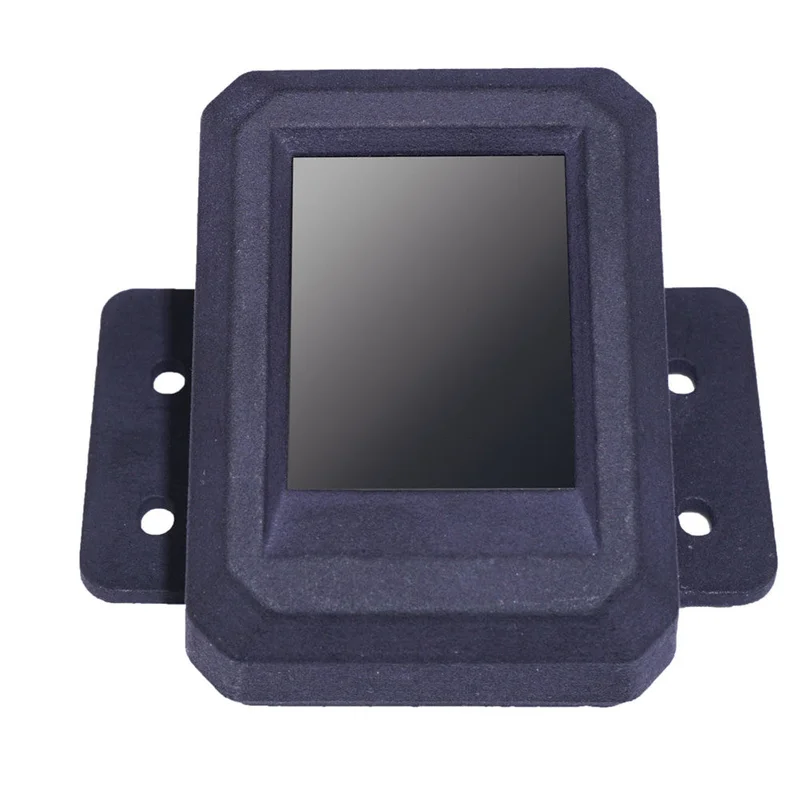

Artikelnaam: TFT-schermmodule

Materiaal: ABS en elektronische componenten

Kleur: zwart

Productgrootte: 72.7 mm x 89.1 mm x 56.3 mm

Gewicht: ongeveer 110 g

Compatibel met ESC op basis van VESC.

Communicatiepoort volgens UART-modus.

Standaard weergave:

• Snelheid
• Huidige kilometerstand en totaal aantal kilometers
• Batterijcapaciteitspercentage, batterijspanning per cel

Een USB-UART-adapter is nodig om het TFT-scherm te gebruiken. Zorg ervoor dat je deze hebt aangeschaft.

Functie van de 3 knoppen:

• Knop 1:Snel indrukken om de parameters van VESC te controleren, inclusief totale batterijspanning, batterijspanning per cel, batterijcapaciteit en kilometerstand.
• Knop 2:Druk 3 seconden in om de waarde van het batterijcapaciteitspercentage te wissen. (Herflitsen van het programma is vereist om de oorspronkelijke waarde te herstellen).
• Knop 3:Druk 3 seconden in om de huidige kilometer- en snelheidsgegevens te wissen. (Herflitsen van het programma is vereist om de oorspronkelijke waarde te herstellen).

Operaties:

1. De baudrate van de UART van FSESC moet 115200 zijn.
2. De standaardgegevens die op het scherm worden weergegeven zijn vooraf gecodeerd in het programma en moeten worden berekend op basis van de werkelijke situatie van het skateboard.
3. Wijzig de parameters in het bestand “davega_config.h” volgens je skateboard om correcte snelheid en route te garanderen.
4. De standaard is 12S-batterij. Deze parameter beïnvloedt de weergave van de gemiddelde spanning en kan worden gewijzigd in het bestand “davega_config.h” als je geen 12S-batterij gebruikt.
5. Na het indrukken van knop 3 wordt de batterijcapaciteit (mAh) berekend op basis van het aantal gebruikte VESC’s. Pas de VESC COUNT aan in het bestand “davega_config.h” indien nodig.

Pakket inbegrepen:
