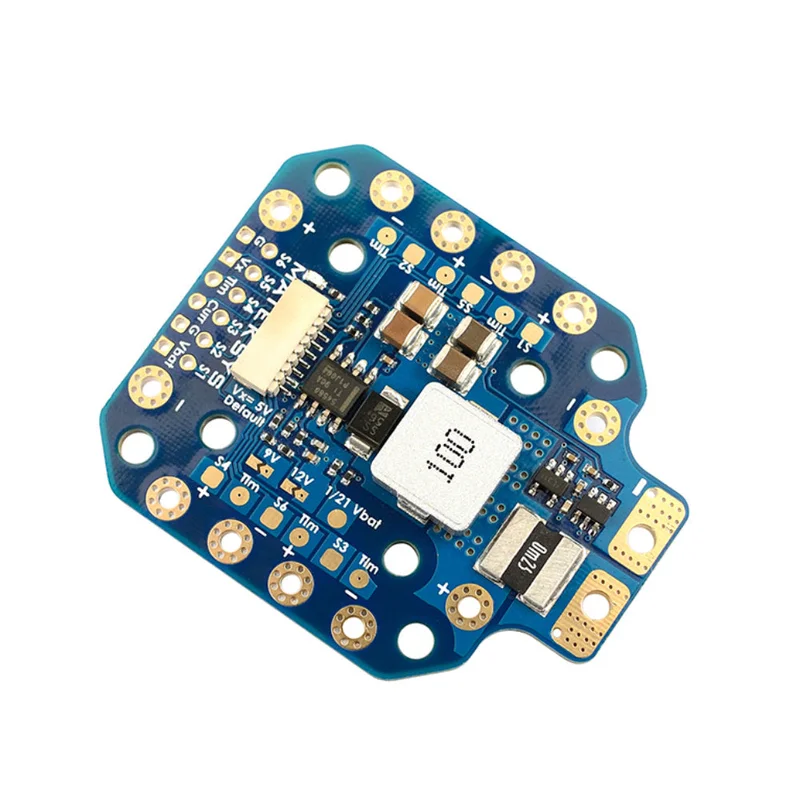

Stroomverdeelbord voor RC-drone en multirotor-Snelle verzending

Description

Specificatie:

PDB

• Ingangsspanningsbereik: 6 ~ 60V (2 ~ 12S LiPo)
• VOB / current sense-weerstand: 140A continu, 264A piek
• ESC voedingspads: 60A continu, 100A piek
• 6x ESC-voeding / signaal / telemetrie-pads
• Huidige sensor: 264A, 3.3V ADC
• Huidige schaal 125 (INAV / BF), BATT_AMP_PERVLT 80 (ArduPilot)

JST-SH-8P-connector en pads

• Vbat: Accuspanning
• G: grond
• Curr: stroomsignaal
• Tlm: dupliceert Tlm-pads voor ESC-telemetrie
• S1 / S2 / S3 / S4 / S5 / S6: ESC-signaal
• Vx: regelaaruitgang

BEC Vx-uitgang (standaard 5V)

• Vx = 5V standaard, continu 5 Amp
• Brug 9V jumper, Vx = 9V, continu 4 Amp, max. 5A
• Brug 12V jumper, Vx = 12V, continu 4 Amp, max. 5A
• Uitgang kortsluitvast (1 seconde)
• Overstroombeveiliging en zelfherstellend

Spanningsdeler

• 1K: 20K weerstanden
• Uitgang 1/21 Vbat-spanning

Fysiek

• Bevestiging: 30,5 x 30,5 mm, 20 x 20 mm, Φ3 mm
• Afmetingen: 49 x 40 x 6 mm
• Gewicht: 12 g

Pakket inbegrepen:

• 1x VOB-HEX
• 1x Rubycon ZLJ 63V 390uF
• 1x JST-SH1.0_8-pins kabel, 5 cm
• 2x JST-SH1.0_8pin connectoren
