Beschrijving:

Deze stereo analoog-naar-digitaal converter is een hoogwaardig en kosteneffectief apparaat met een enkele chip en een enkelzijdige analoge spanningsinvoer. Het maakt gebruik van een delta-sigma modulator met 64-voudige oversampling en bevat een digitaal decimatiefilter en een hoogdoorlaatfilter dat de DC-component van het ingangssignaal verwijdert. Het apparaat ondersteunt zowel master- als slave-modus en twee gegevensformaten in de seriële audio-interface.

Het apparaat ondersteunt de functies voor uitschakelen en resetten door het systeemklok te stoppen.

Deze converter is geschikt voor een breed scala aan kosteneffectieve consumentenapplicaties die goede prestaties vereisen en werkt met een analoge voeding van 5 V en een digitale voeding van 3,3 V. De fabricage maakt gebruik van een geavanceerd CMOS-proces. Het apparaat is beschikbaar in een klein 14-pins TSSOP-pakket.

Kenmerken:

• 24-Bit Delta-Sigma Stereo A/D Converter
• Enkelzijdige spanningsinvoer: 3 Vp-p
• Hoge prestaties:
• THD+N: -93 dB (typisch)
• SNR: 99 dB (typisch)
• Dynamisch bereik: 99 dB (typisch)
• Oversampling decimatiefilter:
• Oversampling frequentie: ×64
• Passband ripple: ±0.05 dB
• Stopband attenuatie: -65 dB
• On-chip hoogdoorlaatfilter: 0.91 Hz (48 kHz)
• Flexibele PCM audio-interface
• Master- of slave-modus selecteerbaar
• Gegevensformaten: 24-Bit I2S, 24-Bit Left-Justified
• Uitschakelen en resetten door het systeemklok te stoppen
• Analoge antialias LPF inbegrepen
• Samplingfrequentie: 8 kHz-96 kHz
• Systeemklok: 256 fS, 384 fS, 512 fS
• Resolutie: 24 Bits
• Dubbele voedingsspanningen:
• 5 V voor analoog
• 3,3 V voor digitaal
• Pakket: 14-Pin TSSOP

Pakket bevat:

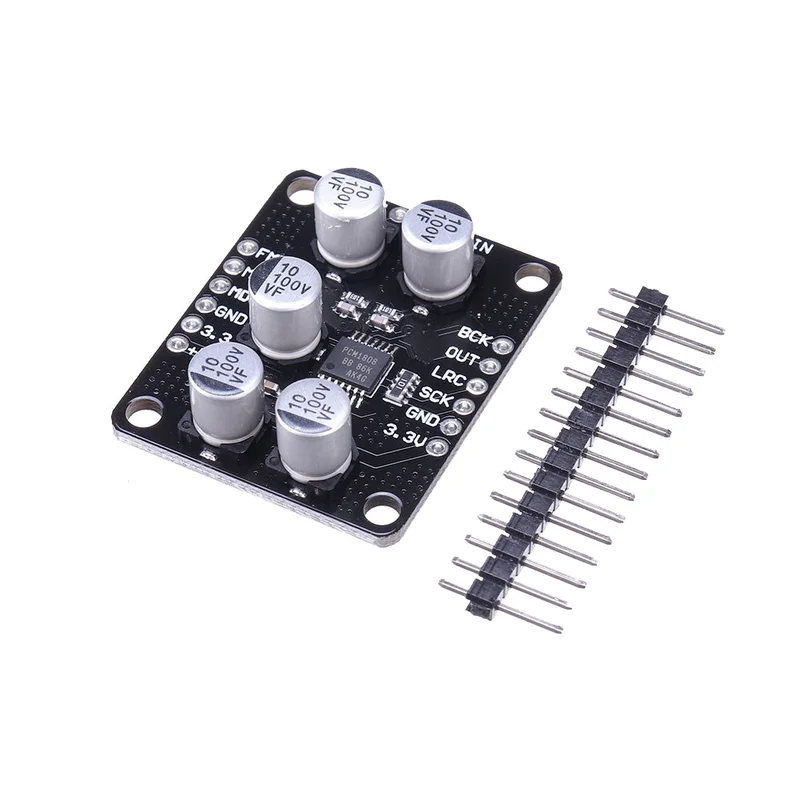

1 x Bord met pin
