Description
Specificaties:
Type:42BYGH34
Hoogte:34 mm
Koppel:0,3 Nm
Stroom:1,3 A
Asdiameter:5 mm, D-type
Lengte schacht:23 mm
Bedrading:Tweefasige vierdraden (zwart A + groen A-; rood B + blauw B-)
Driver:TB6600De TB6600 driver is een professionele tweefasige stappenmotor driver, geschikt voor diverse merken. De stroominstelling is tot 4,0 A en de buitendiameter is 39, 42, of 57 mm. Geschikt voor kleine en middelgrote automatiseringsapparatuur zoals graveermachines, markeermachines, snijmachines en meer.
Eigenschappen:- Signaalingang: enkelzijdig, puls/richting- Onderverdeling: 1/2/4/8/16/32- Uitgangsstroom: 0,5 A – 4,0 A- Ingangsspanning: 9-42 VDC- Automatische halvering van de stroom in rust- Ondersteunt 4-, 6-, 8-draads tweefasige en vierfasige stappenmotoren- Optocoupler-isolatie voor sterke anti-interferentie- Bescherming tegen oververhitting, overstroom en omgekeerde spanning- Compact formaat, eenvoudig te installeren- Extern signaal 3,3-24 V, serieweerstand niet nodig- Stroominstelling via draaischakelaar- Automatische halve stroom om warmteontwikkeling te verminderen- Groot koellichaam voor hoge temperatuur toepassingen- Rood waarschuwingslampje voor defect
Stuursignaal aansluiting:PUL +: positieve pulssignaalingang; PUL -: negatieve +: positieve regeling van de motor; DIR -: negatieve regeling van de +: positieve offline motorregeling (meestal niet aangesloten); ENA -: negatieve offline motorregeling (meestal niet aangesloten).
Aansluiting motorwikkeling:A +: A + fase van de motorwikkeling; A -: A fase van de motorwikkeling.B +: B + fase van de motorwikkeling; B -: B fase van de motorwikkeling.
Aansluiting voedingsspanning:VCC: pluspool van voeding; GND: minpool van voeding.
Notitie:Aanbevolen DC-bereik: 9-42 V. Het kan tot 50 V bereiken, maar overschrijd dit bereik niet om schade aan de driver te voorkomen.

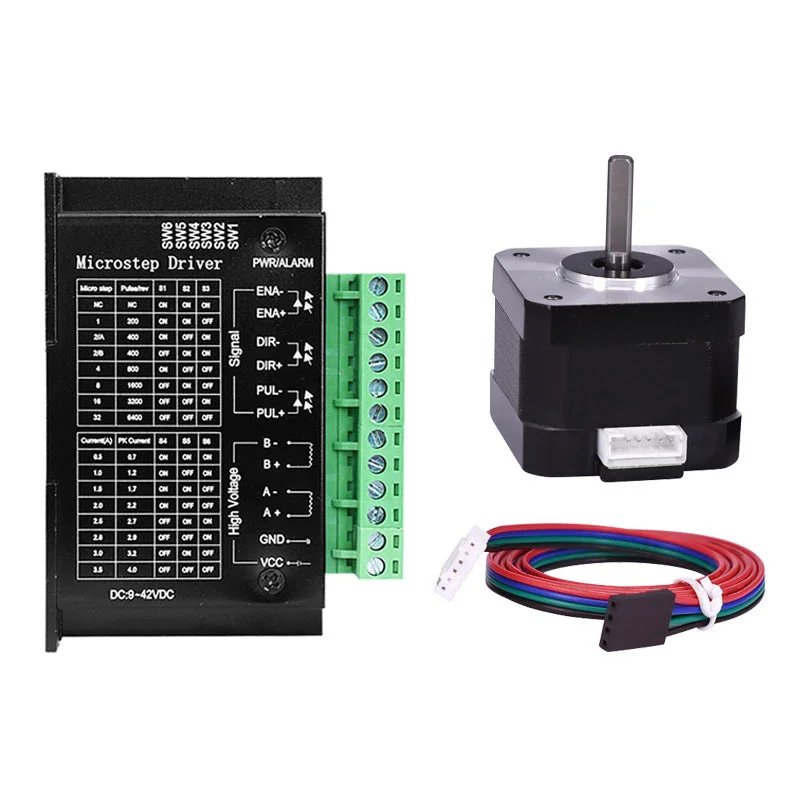

Pakket bevat:1 x 42BYGH34 stappenmotor + 1 x 4.0A stappenmotoraandrijving
