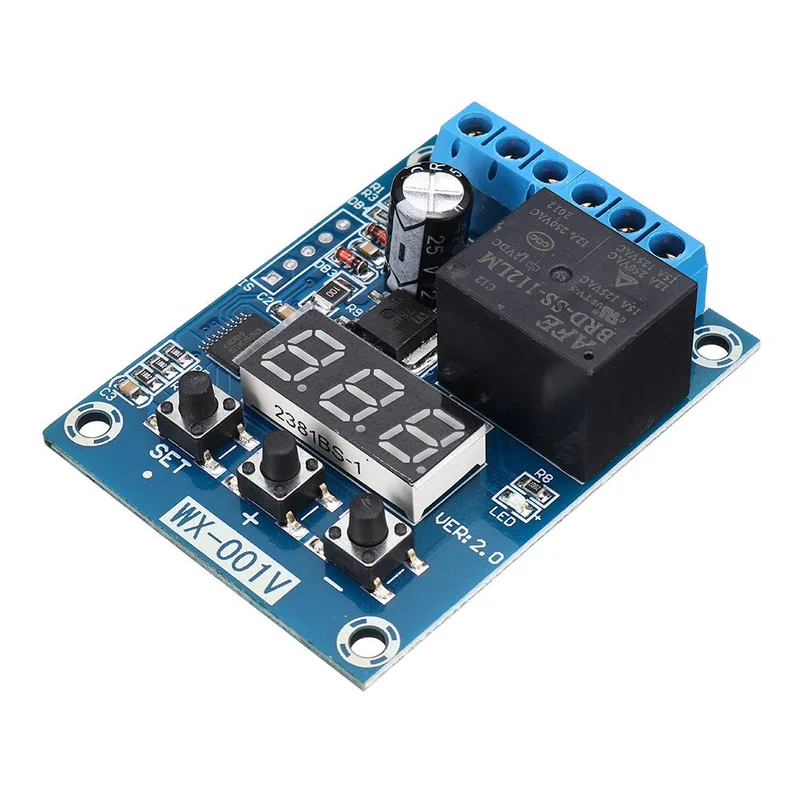

Spanningsdetectiemodule met relaisschakelaar voor opladen en ontladingbewaking-Snelle verzending

Description

Parameter:

• Werkspanning: DC 5V/12V/24V optioneel;
• Maat: lengte 5,6 x 4,3 x 1,7 mm (lengte * breedte * hoogte)
• Gewicht: 24 gram
• Detectiebereik: DC 0-99,9V, minimaal 0,1V opstarten

OPMERKING:Sommige klanten melden dat de detectie niet stabiel is. Dit kan gebeuren als de AC-spanning is gedetecteerd. Deze module is niet bedoeld voor het detecteren van AC-spanning, wat instabiliteit kan veroorzaken of zelfs het bord kan beschadigen. Pulserende DC is ook gevoelig voor fluctuaties. Het is noodzakelijk om een puur DC-signaal te detecteren. Onthoud dit! Anders zijn de gevolgen voor uw eigen rekening.

Functie introductie:

• Inschakelen geeft aan dat de gemeten spanning in de standby-modus staat.
• Stel eerst twee basisparameters in: de ondergrensspanning V1 en de bovengrensspanning V2.
• 1: Druk eenmaal op de insteltoets om “F-1” knipperend weer te geven.
• 2: Druk voor de tweede keer op de insteltoets om de standaard V1-waarde weer te geven. Druk op de “plus”-toets of de “min”-toets om de ondergrensparameter V1 aan te passen.
• 3: Druk voor de derde keer op de insteltoets om de standaard V2-waarde weer te geven. Druk op de “plus”-toets of de “min”-toets om de bovengrensparameter V2 aan te passen. Als de V1-parameter groter is dan V2, wordt de foutmelding “err” weergegeven en moet de parameter worden gewijzigd. Het is normaal om V1 kleiner te houden dan V2.
• 4: Druk voor de vierde keer op de insteltoets en de parameter wordt permanent opgeslagen.
• 5: Druk in de standby-modus gedurende 3 seconden op de “min”-knop om het scherm uit te schakelen en druk vervolgens gedurende 3 seconden op de knop om het scherm in te schakelen. Dit is ontworpen om het stroomverbruik te verminderen.

Functiebeschrijving:

• 1: F-1 laadbewaking: wanneer de gemeten spanning lager is dan V1, is de intrekspanning van het relais hoger dan V2 en wordt het relais losgekoppeld.
• 2: F-2 ontladingsbewaking: wanneer de gemeten spanning hoger is dan V2, is het relais gesloten en wanneer de spanning lager is dan 1, wordt het relais losgekoppeld.
• 3: F-3 sectie extern intrekken: wanneer de gemeten spanning tussen V1 en V2 ligt, wordt het relais losgekoppeld.
• 4: F-4 in sectie pull-in: wanneer de gemeten spanning tussen V1 en V2 ligt, trekt het relais in en worden andere statusrelais losgekoppeld.
• 5: F-5 vast punt bewaking: wanneer de gemeten spanning hoger is dan V1, is het relais gesloten en lager dan V1, wordt het relais losgekoppeld.
• 6: F-6 vast punt zelfsluitende bewaking: wanneer de gemeten spanning hoger is dan V1, is het relais altijd gesloten totdat de stroom handmatig wordt uitgeschakeld.
• 7: F-7 vast punt pulsbewaking: wanneer de gemeten spanning elke keer gelijk is aan V1 (zwevend op en neer 0,1 V), geeft het relais het inching-signaal af.

Pakket inbegrepen:

• 1 x spanningsdetectiemodule
