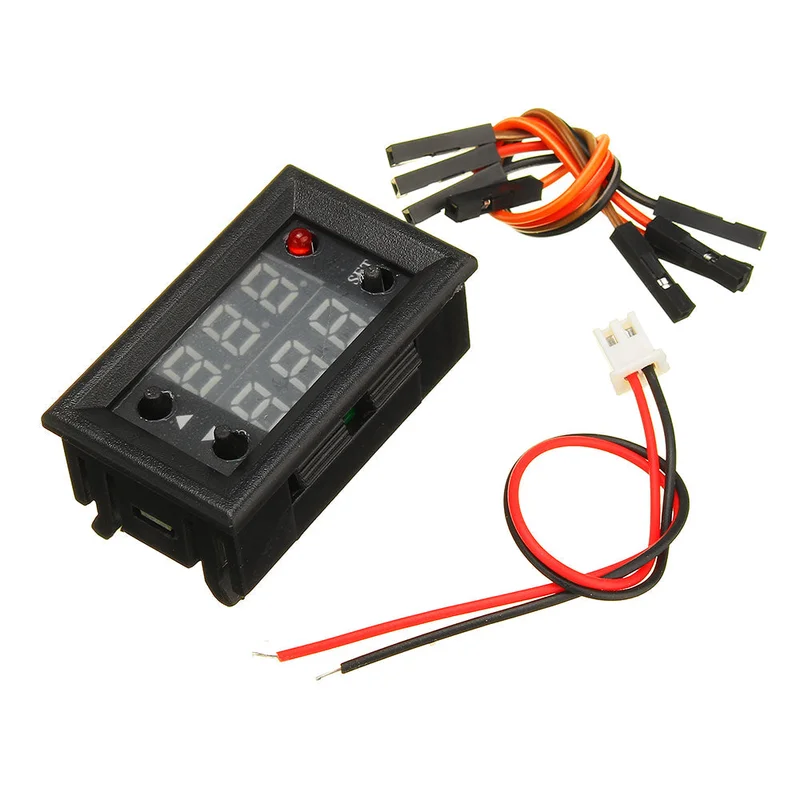

Signaalgenerator PWM met LCD-scherm – Frequentie 1Hz-160kHz-Snelle verzending

Description

Instructies:

– Deze PWM-generator heeft één set PWM1-uitgangen, waarbij de frequentie en inschakelduur onafhankelijk instelbaar zijn.

– Tweerichtingscomplementaire PWM heeft twee sets PWM1- en PWM2-uitgangen. Beide reeksen hebben dezelfde frequentie en hun werkingscycli zijn complementair.

Specificaties:

• Instelbare frequentie: 1-160 KHz
• Inschakelduur: 0-100% instelbaar
• Bedrijfsspanning: 4V ~ 30V
• Frequentiebereik: 1Hz ~ 160KHz
• Frequentienauwkeurigheid: 2%
• Signaal laadvermogen: uitgangsstroom 5 ~ 30mA
• Uitgangsamplitude: gelijk aan de werkspanning
• Frequentie verdeeld in vier bereiken met automatische overschakeling:
• (geen decimale punt): 1Hz ~ 999Hz, eenheid 1Hz
• (decimaalpunt in honderden): 1.00KHz tot 9.99KHz in 0.01KHz
• .X (decimale punt in tien cijfers): 10.0KHz ~ 99.9KHz, eenheid 0.1KHz
• (volledige decimale punt): 100kHz ~ 160kHz, eenheid 1kHz
• Voorbeeld: 100 staat voor 100Hz, 1.00 betekent 1.00KHz, 10.0 betekent 10KHz, 1.0.0. vertegenwoordigt 100KHz.

Instellingsproces:

1. Druk op de knop SET. De frequentieparameter knippert. Stel de frequentie in met de UP- of DOWN-knop.
2. Druk op de knop SET. De duty cycle-parameter knippert. Stel de duty cycle in met de UP- of DOWN-knop.
3. Druk op de knop SET om de instelling te verlaten.
4. Houd de UP- en DOWN-knoppen ingedrukt voor snelle aanpassing.
5. De gegevens worden automatisch opgeslagen, zelfs als de stroom is uitgeschakeld.

Toepassingen:

• Blokgolfsignaalgenerator voor ontwikkeling en gebruik.
• Genereren van blokgolfsignalen voor een stappenmotordriver.
• Instelbare pulsen voor gebruik door de MCU.
• Instelbare pulsen voor het aansturen van bijbehorende schakelingen.

Pakket inbegrepen:

• 5 x signaalgeneratiemodule met LCD-scherm
