Set van 5 infrarood sensor schakelaars-Snelle verzending

Description

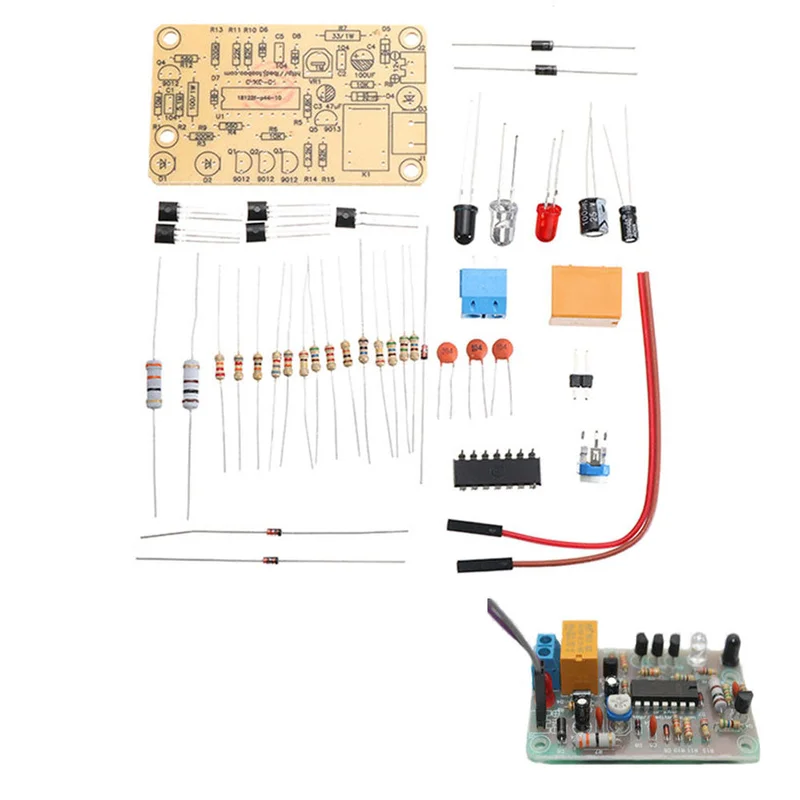

Specificaties:Afmetingen: 35 * 60 * 1 mm (lengte * breedte * dikte)Bedrijfsspanning: DC 12VLassuggesties:1. Soldeer 14 weerstanden, 2 diodes en 3 zenerdiodes. Let op de juiste plaatsing en de polariteit van de diodes; gebruik de negatieve elektrode voor de witte zijde. Zorg ervoor dat het bord stevig is gemonteerd.2. Plaats de HEF4093BP IC in de juiste richting. De U-poort op de IC moet overeenkomen met de zeefdruk op de PCB. Soldeer de transistor na het plaatsen van de IC, gevolgd door de elektrolytische condensatoren.3. Soldeer de instelbare weerstand en drie LED-lampen om infrarood en zwart licht te sturen voor het ontvangen van infrarood.4. Soldeer de relais, stopcontacten en :1. Stroomkring: De voeding van 12V voorkomt omgekeerde polariteit, R7 is de stroombegrenzende weerstand, C2 en C4 zijn filtercapacitoren.2. Infrarood detectiecircuit: De oscillator is opgebouwd uit UIC. R10, R1I1, D6 en andere componenten genereren een pulssignaal van pin 10 van U1. Dit signaal wordt versterkt door Q4 en stuurt de infraroodemitterende diode D2 aan om infraroodsignalen uit te zenden. Als er geen obstakel is, ontvangt de infraroodontvanger DI het signaal niet, waardoor het vervolgcircuits niet werken. Bij een obstakel (zoals een hand voor D2) wordt het signaal gereflecteerd en ontvangen door DI. Het ontvangen signaal wordt versterkt door Q1 en Q2 en uiteindelijk uitgevoerd op R3. De UIA voert frequentieselectie en UID-vormgeving uit, wat resulteert in een uitvoer op pin 11 van U1.3. Vertragingsschakeling: RS, VR1 en C3 vormen een vertragingsschakeling. Door VR1 aan te passen, kan de vertragingstijd na elke actie worden ingesteld, met een ontwerpvertragingstijd van 0-40 seconden (de werkelijke vertraging kan iets afwijken door tolerantie van de componenten).4. Schakelregelschakeling: Q3, QS en K1 vormen het schakelbesturingscircuit. Wanneer DI het signaal ontvangt, wordt na de vertraging een laag niveau besturingssignaal uitgevoerd op pin 4 van de UI, waardoor Q3 en QS inschakelen en K1 sluit. D3 fungeert als statusindicator voor de van het pakket:3 x DIY IR infraroodsensor schakelkits
