Description

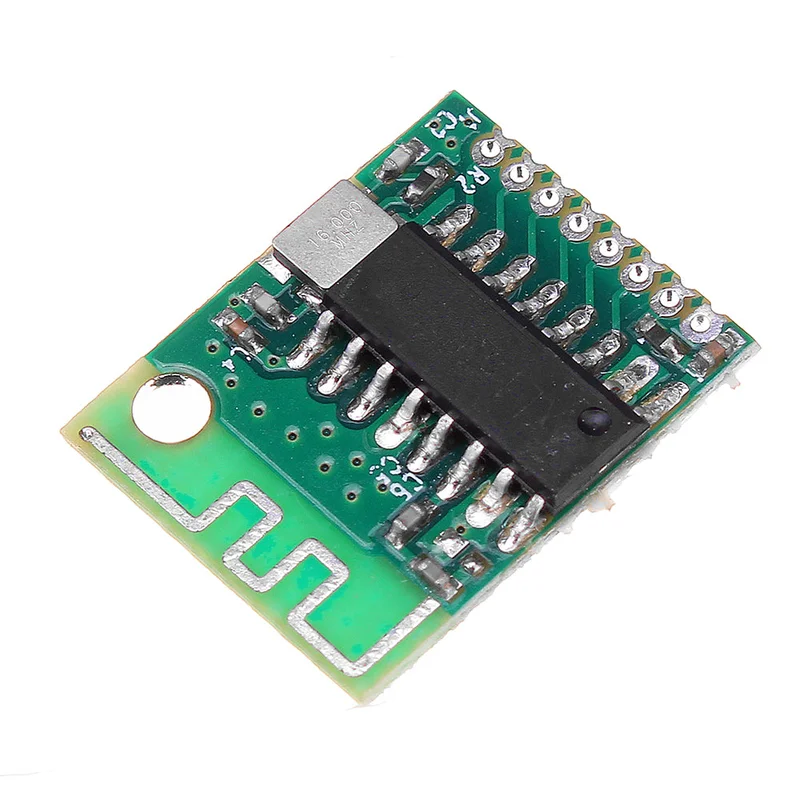

Specificaties:Afmetingen: 30,25 × 8,5 × 1 mmModel: KSL703BWerkspanning: 1,9V ~ 3,6VToepassingsgebied:
- Draadloze muis- en toetsenbordtoepassingen
- Draadloze pc-randapparatuur
- Actieve RFID-systemen
- Speelgoed
- Afgelegen elektronische eindapparatuur voor consumentenapparaten
Kenmerken:
- De module is een 2.4G kortbereikzendontvangermodule met GFSK-modulatie.
- Integreert RF-transceiverkanalen, GFSK-modems en gegevenskoppelingen.
- Eenvoudige instellingen voor het ontvangende/verzendende kanaal voor communicatie.
- In de Auto Transceive-modus kan de chip automatisch beoordelen of gegevens succesvol zijn verzonden/ontvangen.
- Ondersteunt ASK demodulatie modus met een ontvangstgevoeligheid van -110dBm.
- Werkt binnen de 2,4 GHz ISM-bandbreedte.
- Code snelheid: 2Mbps / 1Mbps.
- Laag stroomverbruik:
- Emissiestroom: 14.8mA (P0 = 0dBm)
- Ontvangst: 17.5mA
- Uitschakelstroom: 2.5uA
- Standby-stroom: 0.9mA
- Voeding: 1,9V ~ 3,6V.
- Auto Transceive datapakket automatische hertransmissie.
- Automatische pakketverwerking.
- 6 datakanalen.
- 5V weerstandsvermogen.
Pinnenconfiguratie:
| Loodnummer | Symbool | Naam |
| 1 | IRQ | Onderbrekingssignaal, actief laag |
| 2 | MISO | SPI-gegevensinvoersignaal |
| 3 | MOSI | SPI-gegevensuitvoersignaal |
| 4 | SCK | SPI-kloksignaal |
| 5 | CSN | SPI-chipselectiesignaal |
| 6 | CE | Chipselectiesignaal |
| 7 | VDD | Stroomaansluiting |
| 8 | GND | Aarde |
Pakket bevat:5 x draadloze transceivermodule
