Description
Kenmerken:
- Dit is een doe-het-zelf-pakket; de koper moet het zelf in elkaar zetten.
- De spanningsindicator toont het percentage van de batterijcapaciteit aan, met een bereik van 3V (laagste spanning) tot 4.2V (hoogste spanning) voor lithiumbatterijen.

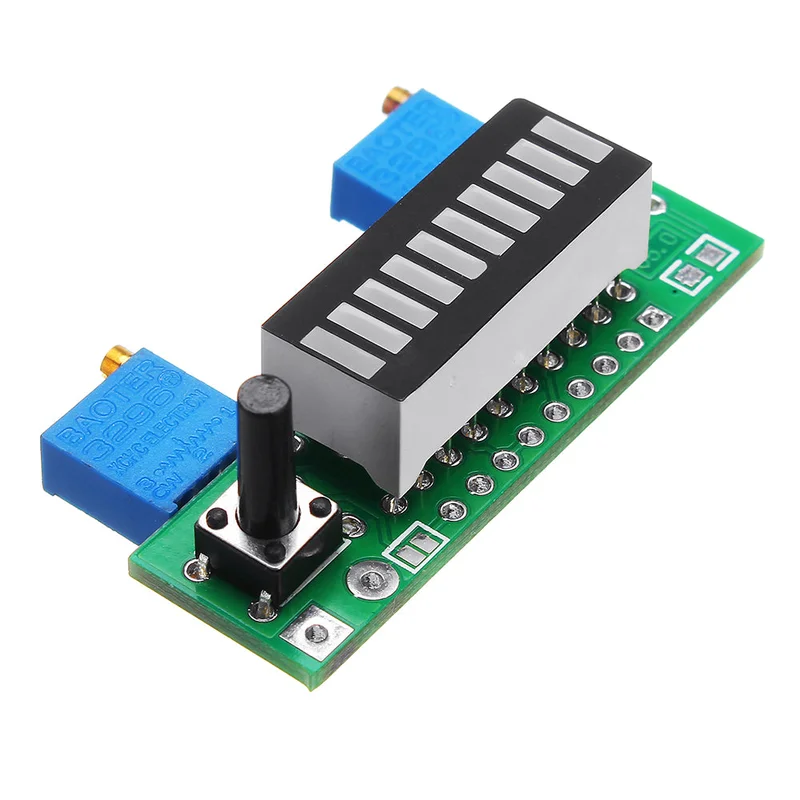

- De LM3914 kan nauwkeurig analoge spanning detecteren en heeft een 10-LED-display dat in stip- of streeppatroon kan worden weergegeven.
- Het display toont de batterijspanning met 10 segmenten, waarbij elk segment 10% van de lading vertegenwoordigt, van 0% tot 100%.
- Geschikt voor lithiumbatterijen, loodzuuraccu’s en andere soorten accu’s.
- Instelbaar displaybereik voor verschillende batterijontladingscurves, ondersteunt onder andere enkele lithiumbatterijen (1S tot 4S), loodzuur (6V tot 12V) en NiMH-batterijen (3.6V tot 18V).
Specificaties:
- Vermogen: 42mA bij volledige helderheid, 4mA voor enkelvoudige LED.
- Meetbereik: 2.4V tot 20V.
- Kleur: groen.
- Display: meerdere lichtstrepen of één enkel lichtpunt.
- Afmetingen printplaat: 45 x 14 mm.
- Weergavemodus: lineaire en enkelarmige opties met een schakelaar voor volledige helderheid.
Aanpassingsmogelijkheden:
- Voor lithiumbatterijen: 1S (3V tot 4.2V), 2S (6V tot 8.4V), 3S (9V tot 12.6V), 4S (12V tot 16.8V).
- Voor loodzuurbatterijen: 6V (4.8V tot 6.75V) en 12V (9.6V tot 13.5V).
Notitie:
Pas de spanning aan volgens de instructies. Zorg ervoor dat de positieve en negatieve aansluitingen correct zijn aangesloten. De maximale limietspanning van deze module is DC 20V. Gebruik antistatische las- of soldeerstations voor veilig solderen.
Pakket bevat:
- 5 x batterijcapaciteit indicator modules met LED-display.
