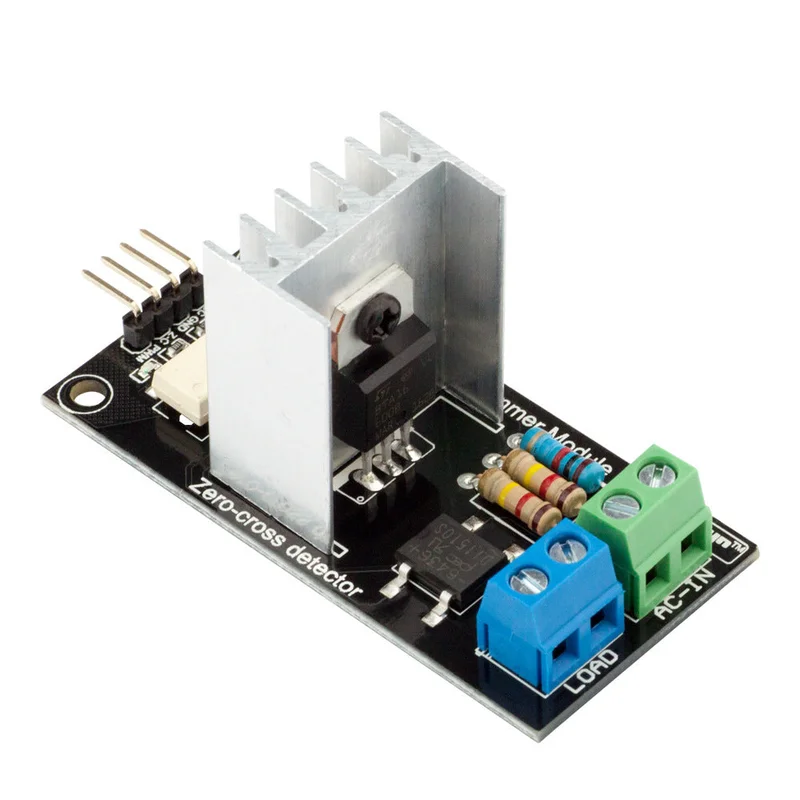

Set van 3 AC dimmer modules voor PWM-controller – 1 kanaal, 3.3V/5V logica, AC 50/60Hz, 220V/110V-Snelle verzending

Description

Kenmerken:

• De AC-dimmer is ontworpen om de wisselstroomspanning te regelen en kan tot 600V / 16A aan. Het wordt vaak gebruikt om lampen of verwarmingselementen aan en uit te schakelen, maar kan ook worden toegepast in ventilatoren, pompen, luchtreinigers, enz.
• Deze dimmer is ideaal voor smart home-systemen, waarbij de lichthelderheid soepel kan worden aangepast. De lamp gaat langzaam aan of uit, wat zorgt voor een comfortabele sfeer. Het werkt het beste met gloeilampen en is minder stabiel met dimbare LED-lampen met lage helderheid, maar presteert goed met matige en hoge helderheid. Let op: gasontladingslampen ondersteunen geen dimfunctie.
• Het vermogensdeel van de dimmer is geïsoleerd van het besturingsdeel om hoge stroomstoringen naar de microcontroller te voorkomen.
• De logische niveaus zijn compatibel met zowel 5V als 3.3V, waardoor aansluiting op microcontrollers met deze logica mogelijk is.
• De dimmer wordt aangestuurd met de RBDdimmer.h-bibliotheek, die gebruik maakt van externe interrupts en proces-tijd interrupts. Dit vereenvoudigt het schrijven van de code en biedt meer verwerkingstijd voor de hoofdcode, waardoor meerdere dimmers vanaf één microcontroller kunnen worden bestuurd.
• De dimmer is verbonden met controllers via twee digitale pinnen: de eerste (nul) regelt de fase nul van AC, die wordt gebruikt om het onderbrekingssignaal te initiëren, en de tweede (DIM / PSM) regelt de stroom (dimmen).
• Let op: de nulverbinding moet worden aangesloten op de aangewezen microcontroller-pinnen, die kunnen verschillen afhankelijk van het model (Uno, Nano, Leonardo, Mega), omdat deze verbonden zijn met microcontroller-interrupts.
• De RBDDimmer.h-bibliotheek en voorbeelden zijn beschikbaar in de documentatie of op GitHub.

Theorie:

Dimmen kan worden bereikt door Pulse Skip Modulation:

• Methode 1: Een of meer cycli van het sinusgolfsignaal worden doorgegeven aan de belasting terwijl een of meerdere cycli worden geblokkeerd.
• Methode 2: Gedeeltelijke overdracht van elke sinusgolf naar de belasting.
• Methode 3: Genereren van een gemoduleerd sinussignaal met verschillende frequenties tot enkele honderden Hertz. Deze methode vereist gespecialiseerde krachtige wisselstroomgeneratoren met verschillende modulatie.

Methoden 1 en 2 zijn het gemakkelijkst uit te voeren met behulp van een dimmer en programmacode: in beide gevallen is er een circuit nodig dat de nuldoorgangen detecteert en een triac kan aansturen.

Pakket bestaat uit:

• 3 x 1CH AC-dimmermodule
