Description
Overzicht:

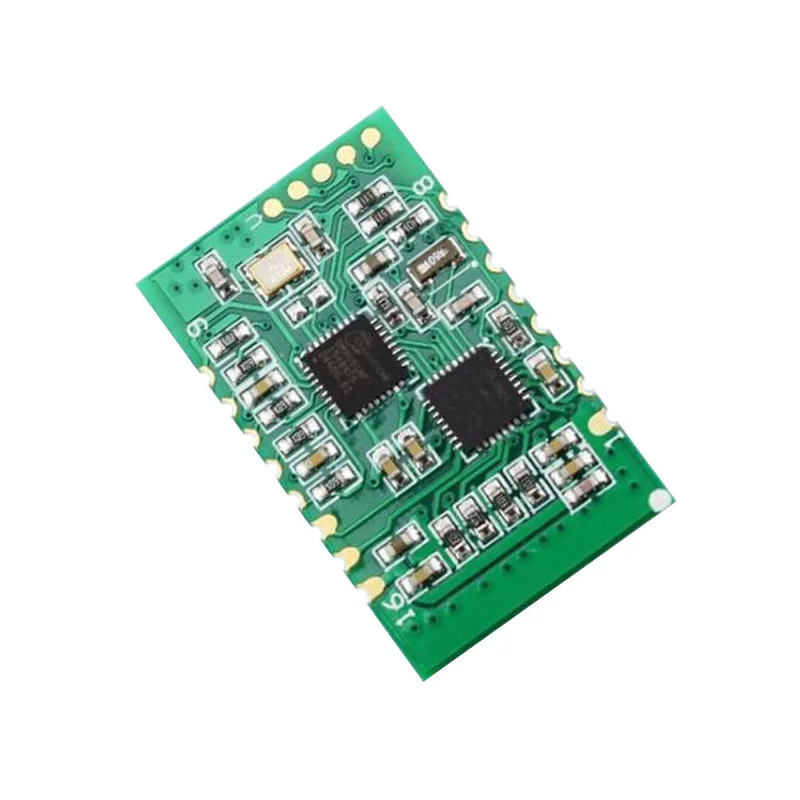

Deze netwerkmodule is een compacte seriële-naar-Ethernet-module die directe gegevensoverdracht tussen de netwerkpoort en de TTL-seriële poort mogelijk maakt. Het is geschikt voor 232- en 485-interfaces via niveauconversiecircuits.
De module verbruikt minder stroom en is efficiënt, zelfs bij volle snelheid. Met een 32-bits processor werkt het snel en effectief. De diverse functies van de module voldoen aan de uiteenlopende behoeften van klanten.
De module is eenvoudig te bedienen en heeft een sterke compatibiliteit. Het ondersteunt verschillende installatieprotocollen en biedt gemak voor oudere gebruikers. Daarnaast is er een instellingsprotocol toegevoegd dat vergelijkbaar is met andere modellen, waardoor klanten eenvoudige aanpassingen kunnen maken.
Voorzieningen:
- 10/100 Mbps adaptieve Ethernet-interface met ondersteuning voor AUTO-MDIX netwerkkabel cross-connect automatische overschakeling.
- Werkmodus kan TCP Server, TCP Client, UDP Client, UDP Server of HTTPD Client zijn.
- De baudrate van de seriële poort kan worden ingesteld van 600 bps tot 460.8 Kbps en ondersteunt None, Odd, Even, Mark en Space.
- Heartbeat-pakketmechanisme voor betrouwbare verbinding en eliminatie van dode verbindingen.
- Registratiepakketmechanisme voor detectie van verbindingsstatus met mogelijkheid tot aanpassing van de koptekst.
- In TCP-servermodus kan het aantal verbonden clients worden ingesteld tussen 1 en 16, standaard is 4.
- Ondersteuning voor webpagina, AT-commando’s, seriële protocolinstellingen en netwerkprotocolparameters.
- DHCP-functie voor automatische IP-verkrijging.
- MAC-adres kan worden gewijzigd; de fabriek schrijft alleen een wereldwijd uniek MAC-adres.
- DNS-functie voor domeinnaamresolutie.
- Aanpasbaar DNS-serveradres.
- Eenvoudige firmware-upgrades via netwerk.
- Ondersteuning voor virtuele seriële poort met compatibiliteit voor externe software.
- Ondersteuning voor zowel softwarematige als hardwarematige fabrieksreset.
- Werkt in een LAN of extern netwerk.
| Systeeminformatie | |
| Processor | ARM |
| Ethernet | |
| Aantal poorten | 1 |
| Interfacestandaard | 4-pins connector TX (+), TX (-), RX (+), RX (-) |
| Tarief | 10/100 Mbps, MDI/MDIX crossover automatisch schakelen |
| Bescherming | Nee |
| Netwerkprotocol | IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD-client |
| Seriële poort | |
| Aantal poorten | 1 |
| Interfacestandaard | TTL-seriële poort: 2,54 pins 3,3 V |
| Databit | 5, 6, 7, 8 |
| Stop met bit | 1, 2 |
| Controlegetal | Geen, Even, Oneven, Ruimte, Mark |
| Baudrate | 600 bps ~ 460,8K bps |
| Flow Control | Nee |
| Cache | Ontvangen: 800 bytes |
| Software | |
| Virtuele seriële poort (USR-VCOM) | Windows 2000 of hoger (32 bit / 64 bit) |
| Configuratiemethode | Software voor het instellen van de hostcomputer, seriële opdracht, ingebouwde webpagina, AT-opdracht |
| Fundamentele parameters | |
| Grootte | 33×20.3×2.0 mm |
| Bedrijfstemperatuur | -25 ~ 75 °C |
| Bewaaromgeving | -40 ~ 105 °C, 5 ~ 95% RH (geen condensatie) |
| Ingangsspanning | VCC: DC-standaardwaarde is 3,3 V, minimaal 3,0 V, maximaal 3,6 V |
| Werken huidige | 150 mA (gemiddeld) / 160 mA (max) @ 3,3 V |
| Energieverbruik | <1W |
| Meer | |
| Veiligheidscertificering | CE (EMC + LVD), FCC, ROHS, WEEE |
Pakket bestaat uit:
1 x module
