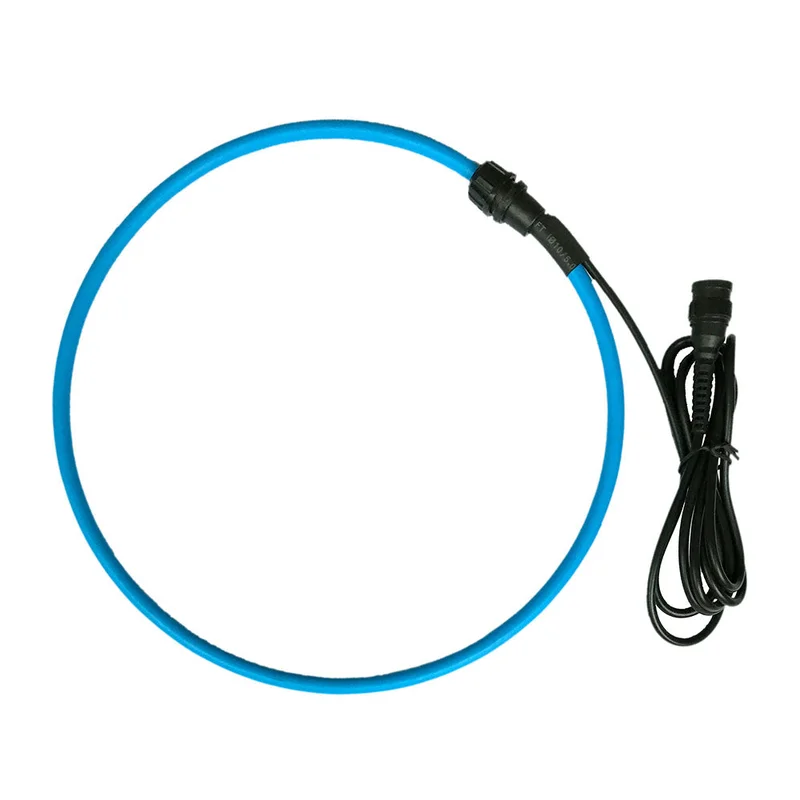

Rogowski spoelstroomsensor 315mm spoellengte-Snelle verzending

Description

Omschrijving:

Deze Rogowski-spoelstroomsensor is een ringkernspoel die gelijkmatig is gewikkeld op niet-ferromagnetische materialen. Het heeft geen hysterese-effect, bijna geen fasefout, geen magnetische verzadiging en biedt extreem hoge lineariteit. Het uitgangssignaal is de differentiatie van stroom ten opzichte van tijd. Door het uitgangsspanningssignaal te integreren, kan de ingangsstroom nauwkeurig worden hersteld, met een meetbereik van milliampère tot tienduizenden ampère. Deze sensor is voornamelijk bedoeld voor de detectie van AC-lekstroom, hoge stroom, harmonische stroom van hoge orde, complexe golfvormstroom, tijdelijke impulsstroom, fase, elektrische energie, vermogen, arbeidsfactor, enz. Met een integrator is het eenvoudig te integreren in andere apparatuur, zoals veldkalibratoren voor elektrische energiemeters, multifunctionele meters voor elektrische energie, oscilloscopen, digitale multimeters, kabelidentificatie-instrumenten, kabelfoutdetectoren, aardingsweerstandtesters, fase-voltameters en digitale stroomrecorders. Het kan verschillende elektrische parameters in een ononderbroken toestand meten en vergelijken.

De flexibele spoel van deze sensor heeft geen blootgestelde metalen geleider, waardoor contactloze meting mogelijk is, wat zorgt voor veiligheid en betrouwbaarheid. Het compacte formaat, de lichtgewicht constructie en het flexibele ontwerp maken het geschikt voor smalle omgevingen en plaatsen met dichte bedrading. Het biedt een breed meetbereik, hoge nauwkeurigheid en betrouwbaarheid, met een bandbreedteresponsfrequentie van 0,1Hz tot 10MHz. Gebruikers kunnen de spoellengte aanpassen aan hun behoeften. Deze sensor wordt veel gebruikt in elektriciteit, communicatie, meteorologie, spoorwegen, olievelden, bouw, metingen, wetenschappelijk onderzoek en onderwijs, en in industriële en mijnbouwtoepassingen. Het is bijzonder geschikt voor industriële omgevingen met ernstige signaalvervormingen, zoals relaisbescherming, siliciumgestuurde gelijkrichters en snelheidsregeling voor frequentieomzetting.

Specificatie:

Functie:Detectie van AC-lekstroom, hoge stroom, harmonische stroom van hoge orde, complexe golfvormstroom, tijdelijke impulsstroom, fase, elektrische energie, vermogen, arbeidsfactor, enz.

Detectiemethode:Flexibele CT: het uitgangssignaal is de differentiatie van stroom ten opzichte van tijd. Door het uitgangsspanningssignaal te integreren, kan de ingangsstroom nauwkeurig worden hersteld.

Spoeldiameter:8 mm

Bereik:0A ~ 10kA

Uitgang:100mV / 1kA (optionele integrator kan worden aangepast voor andere parameters)

Resolutie:0,1 A

Nauwkeurigheid:± 1,0% FS (50Hz / 60Hz); 23°C ± 2 °C, onder 70% RV, de draad bevindt zich in het midden van de spoel.

Fasefout:≤1 ° (50Hz / 60Hz; 23 °C ± 2 °C)

Beginfase:90 °

Uitgangsinterface:BNC-connector (optioneel: audiostekker, banaanstekker, blanke draad)

Output lijn lengte:2 M

Interferentie door elektrische velden:Geen hysterese-effect, vrij van externe interferentie door elektrische velden.

Draadpositie:De te testen draad bevindt zich in het midden van de spoel en de positiefout heeft invloed op ≤ ± 0,3% FS.

Reactiefrequentie:0,1 Hz ~ 10 MHz

Lijnspanning:Lijntest onder AC 1000V

Werktemperatuur en vochtigheid:-20 °C ~ 50 °C; onder 80% RV

Opslagtemperatuur en vochtigheid:-10 °C ~ 60 °C; onder 70% RV

Isolatiesterkte:AC 2000V / rms (beide uiteinden van de spoel)

Pakket bestaat uit:

1 x Rogowski-spoelstroomsensor
