Radiofrequentie logaritmische detectie vermogensmeter 1M-10000MHz-Snelle verzending

Description

Productgebruik:

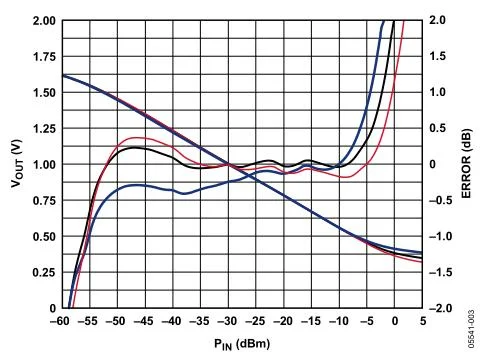

Deze vermogensmeter is ontworpen met de AD8317-chip en is geschikt voor het detecteren van RF-signalen. Het frequentiebereik loopt van 1 MHz tot 10 GHz en kan vermogensniveaus van -55 dBm tot -0 dBm meten. Het RF-signaal wordt omgezet in een gelijkstroomspanning. Hoe groter de amplitude of het vermogen van het RF-signaal, hoe hoger de uitgangsspanning. De uitgangsspanning is recht evenredig aan het logaritme van de ingangssignaalamplitude, wat het dynamische bereik van het gedetecteerde signaal uitbreidt tot 55 dB.

Deze meter kan breed worden toegepast voor het detecteren van radiofrequentiesignalen, het meten van signaalvermogens, en het detecteren van veldsterkte. Daarnaast kan het ook worden gebruikt in automatische versterkingsregeling en automatische niveauregeling.

Technische specificaties:

• Bedrijfsfrequentie: 1M-10000MHz
• Meetvermogen: -55dBm tot -0dBm
• Uitgangsspanning: 0.33-1.65V
• Detectie helling: -22mV / dBm (typisch)
• Ingangsimpedantie: 50 ohm
• Voedingsspanning: 7-15V

Inbegrepen in de verpakking:

• 1 x Radiofrequentie logaritmische detectie vermogensmeter 1M-10000MHz
