PDB 3-6S met ingebouwde 4 BEC en 104A stroomsensor voor RC FPV racing drone-Snelle verzending

Description

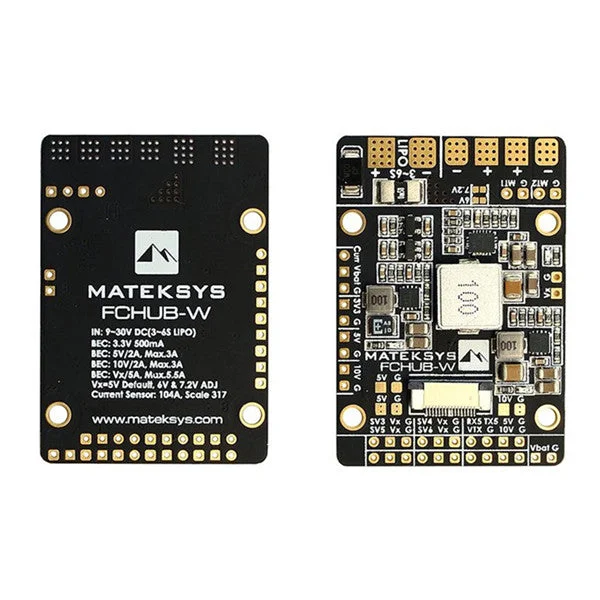

PDB 3-6S met ingebouwde 4 BEC en 104A stroomsensor voor RC FPV racing drone

Specificaties:
Ingangsspanningsbereik: 9 ~ 30V (3 ~ 6S LiPo) met TVS-beveiliging
Huidige sensor: 104A, 3,3V ADC, schaal 317Montage: 30,5 x 30,5 mm, Φ3 mmAfmetingen: 52 x 36 x 6 mmGewicht: 13 g2x ESC powerpads4x BEC aan boord3x LED-indicatoren voor 5V, 10V & Vx

Soldeergaten & Pads:+ & -: Batterij & ESC powerpadsCurr: Huidige sensoruitvoerVbat: BatterijspanningG: Ground3V3: LDO 3.3V5V: BEC 5V10V: BEC 10VVx: BEC 5V / 6V / 7,2V instelbaar

FFC-verbinding:Compatibel met MATEKSYS FC F405-STD, F722-STD, F405-OSDMT1: Motor1 van INAV Flying Wing & VliegtuigMT2: Motor2 van INAV Flying Wing & VliegtuigSV3 ~ SV6: Servo 3 ~ 6 van INAV Flying Wing & VliegtuigVTX: signaal videotransmitterTX5 & RX5: UART5 van F405-STD / F722-STD / F405-OSD

BEC 5V-uitvoer:Ontworpen voor vluchtcontroller, ontvanger, OSD, camera, buzzer, 2812 LED-strip, GPS-moduleDC / DC synchrone buck-regelaarSpanning: 5,0 +/- 0,1VDCContinue stroom: 2 Amp, Max. 3AOutput-rimpel: 20mV (VIn = 24V, VOut = 5V @ 2A belasting)Kortsluittolerant (2 seconden)

BEC 10V-uitgang:Ontworpen voor videozender, gimbalDC / DC synchrone buck-regelaarSpanning: 10.0 +/- 0.2VDC (Ingangsspanning > 11V)Continue stroom: 2 Amp, Max. 3AOutput-rimpel: 20mV (VIn = 24V, VOut = 10V @ 2A belasting)Kortsluittolerant (2 seconden)

BEC Vx-uitgang:Ontworpen voor servo’sDC / DC synchrone buck-regelaarSpanning instelbaar, 5V standaard, 6V of 7,2V via jumperContinue stroom: 5 Amp, Max. 5.5AOutput-rimpel: 50mV (VIn = 24V, VOut = 5V @ 5A belasting)Kortsluittolerant (2 seconden)

BEC 3.3V-uitgang:Ontworpen voor baro/kompas-module en Spektrum RXLineaire regelaarContinue stroom: 500mA

Pakket inbegrepen:
1x PDB 3-6S

Afbeeldingen:
