OV5640 cameramodule 2592×1944 5 miljoen pixels uitbreidingskaart-Snelle verzending

Description

Invoering:

Dit cameramodule is gebaseerd op de OV5640, met een resolutie van 5 miljoen pixels en een beeldresolutie tot 2592×1944.

Specificaties:

• Afbeelding: 5 miljoen pixels
• Resolutie: 2592×1944
• Lichtgevoelige chip: OV5640
• Hoge gevoeligheid, lage overspraak, weinig ruis met 1.4um x 1.4um pixel OmniBSI-technologie
• Ondersteunt automatische belichting, automatische witbalans, automatische eliminatie van lichte strepen, automatische zwartniveau-kalibratie en automatische banddoorlaatfilters
• Kleurverzadigingsaanpassing, toonaanpassing, gammacorrectie, scherpte en lenskalibratie
• Ondersteuning voor beeldschaling, panning en vensterinstellingen

Camera:

• CCD-formaat: 1/4 inch
• Diafragma (F): 2.8
• Brandpuntsafstand: 2,8 mm
• Diagonale hoek: 63 graden

Uitvoerformaat:

• YUV (422/420) / YCbCr422
• RGB565 / 555/444
• CCIR656
• RAW RGB
• Gecomprimeerde gegevens

Technische gegevens:

• Werkspanning: 3.3V
• Besturingsinterface: SCCB (compatibel met I2C)
• Gegevensinterface: DVP 8 bit
• Afmetingen: 35,70 mm × 23,90 mm

Informatie omvat:

• Schakelschema
• Voorbeeldprogramma’s (STM32F4 en STM32F7)
• Handleiding

Pakket bestaat uit:

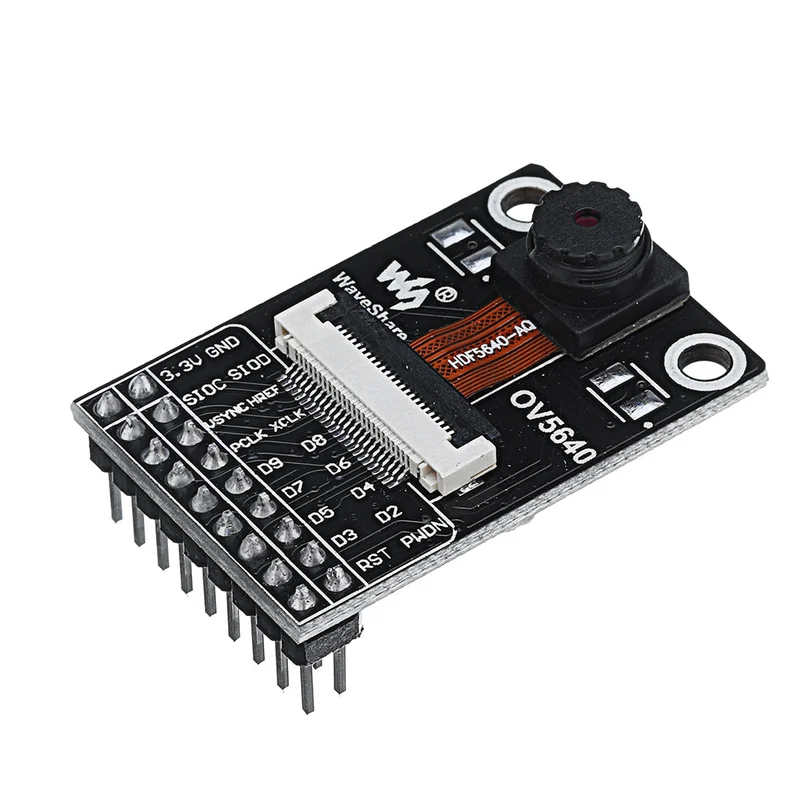

• 1 x OV5640-camerabord (A)
