Description

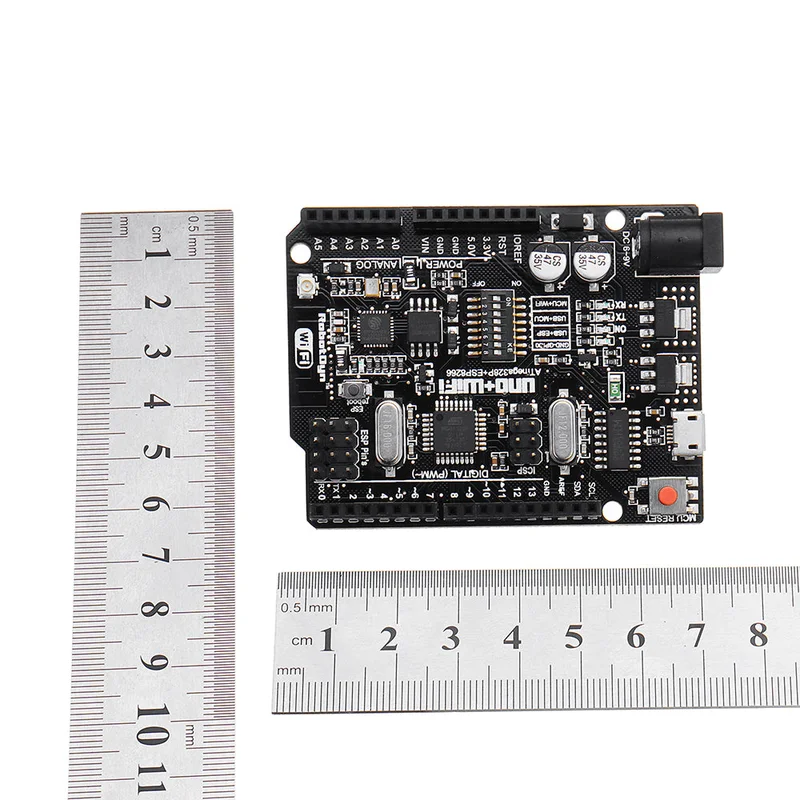

Voorzieningen:Voedingsspanning: 6 ~ 9V aanbevolenModelnummer: U NO + WiFi-R3-AT328-ESP8266-32MB-CH340GMCU: ATmega328WiFi MCU: ESP8266USB-converter: CH340GPinout: U NO R3Omschrijving:Dit bord biedt een volledige integratie van de U NO R3 ATmega 328 en WiFi ESP8266 met 32 MB geheugen. Alle modules kunnen samenwerken of afzonderlijk worden gebruikt, elk met zijn eigen handige oplossing voor de ontwikkeling van nieuwe projecten die zowel U NO als WiFi USB kunt u schetsen en firmware bijwerken voor zowel de ATmega328 als de ESP8266, met behulp van de USB-seriële omzetter gebruik van dit bord is bord is uitgerust met een DIP-switch om de modules te : USB en ATmega328, USB en ESP8266, ATmega328 en ESP8266.
DIP-schakelaar Tabel:
| Verbinding | DIP | ||||||
| ATmega328528.730 | OP | OP | UIT | UIT | UIT | UIT | UIT |
| USBATmega328 | UIT | UIT | OP | OP | UIT | UIT | UIT |
| USBESP8266 (Firmware of schets bijwerken) | UIT | UIT | UIT | UIT | OP | OP | OP |
| USBESP8266 (communicatie) | UIT | UIT | UIT | UIT | OP | OP | UIT |
| Alle onafhankelijke | UIT | UIT | UIT | UIT | UIT | UIT | UIT |
Pakket bevat:1 x module
