Invoering:

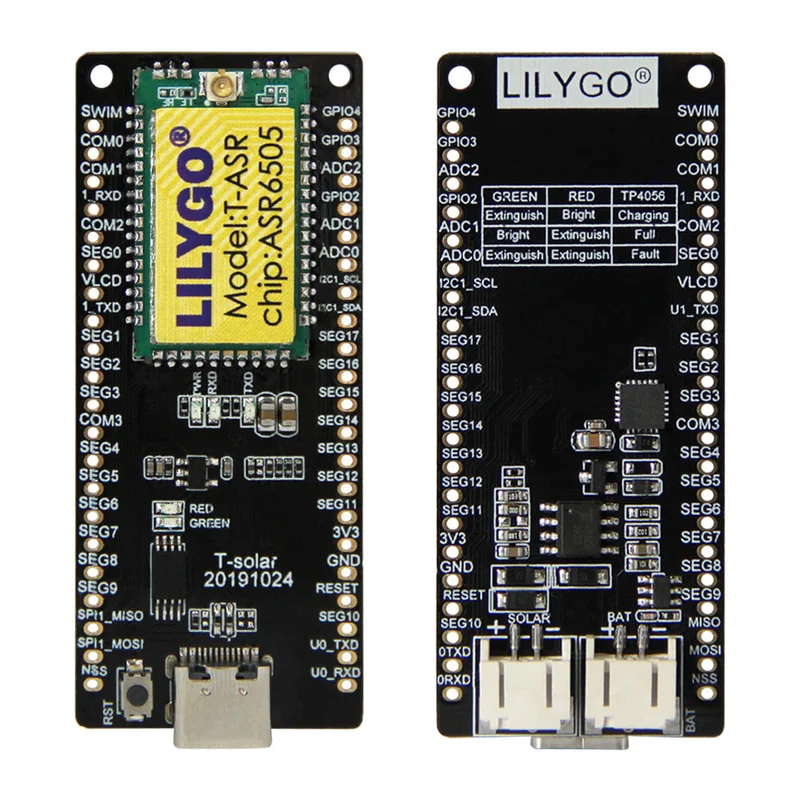

T-Solar maakt gebruik van de nieuwe LoRa-systeemchip ASR6505, die is gebaseerd op de STM 8-bit MCU en de SX1262 SiP-chip. Deze combinatie is kosteneffectiever dan de 32-bit MCU!
Een van de belangrijkste kenmerken van dit ontwikkelbord is de zonne-energievoorziening. De interface voor zonne-voeding is gereserveerd op de kaart en kan direct worden aangesloten op een zonnepaneel van 5,5V tot 7,5V. Met de lithiumbatterij kan het systeem continu functioneren totdat de batterij moet worden vervangen!
| Productomschrijving | |
| Chipset | ASR6505 |
| CPU | STM8L152 |
| LoRa-module | SX1262 |
| Frequentie | 150MHz-960MHz |
| Maximale kracht | +21dBm constante RF-uitgang |
| RX-gevoeligheid | -140dBm |
| Ingebouwd geheugen | Flash 64 KB, SRAM 4KB, EEPROM 2 KB |
| Randapparatuur | 30x configureerbare GPIO’s, 1x IC, 2x UART, 1x SWIM, 1x SPL, 3x ADC |
| RX-modus stroomverbruik | <10mA |
| TX-modus stroomverbruik | <85mA @ 22dBm, <40mA @ 17dBm, <30mA @ 14dBm |
| Diepe slaapmodus stroomverbruik | <1uA zonder RTC, <1.6uA met RTC |
| Temperatuur | Opslag: -55 tot 125 °C, Bedrijf: -40 tot 85 °C |
| Vochtigheid | Opslag: 5-95% (niet-condenserend), In bedrijf: 10-95% (niet-condenserend) |
| Laadstroom | 780mA |
| Opladen | 676.355 |
| Oplaadstatus | Rood licht aan, Groen licht uit |
| Volledige spanning | Rood licht uit, Groen licht aan |
| Ondervraging | Rood licht uit, Groen licht uit |
| Temperatuur batterij te hoog of te laag | Rood licht uit, Groen licht uit |
| Geen toegang tot de batterij | Rood licht uit, Groen licht uit |
| BAT beëindigd met 10u condensator, geen batterij | Knipperend rood licht (T = 1-4S), Groen licht aan |
| Functie | De interface voor zonne-energie is gereserveerd op de kaart en kan rechtstreeks worden aangesloten op een zonnepaneel van 5,5 tot 7,5V. Met de lithiumbatterij kan het systeem blijven functioneren totdat de batterij moet worden vervangen. |
Pakket bestaat uit:
1 x Ontwikkelbord voor zonne-energie
