DIY Meter Tester Kit voor Capacitance, ESR en Inductance
Deze multifunctionele transistor tester kit is nu beschikbaar. Het apparaat ondersteunt automatische detectie van PNP en NPN bipolaire transistors, MOSFET’s, JFET’s, diodes, thyristoren, weerstanden, condensatoren en inductoren.
Kenmerken:
- Automatische uitschakeling met een stroomverbruik van slechts 20nA, geschikt voor batterijvoeding.
- Meet de stroomversterkingsfactor (B) van bipolaire transistors en de geleidingsspanning van emitterkoppeling (Uf).
- Detecteert beveiligingsdiodes binnen bipolaire transistors en MOSFET’s.
- Meet drempelspanning en poortcapaciteit van MOSFET’s.
- Weerstandmeting met een resolutie van 0.1Ω en een maximale waarde van 50MΩ.
- Capaciteitsmeting van 25pF tot 100mF (100000µF) met een resolutie tot 1pF.
- Detecteert equivalente serie weerstand (ESR) van condensatoren groter dan 2µF met een resolutie van 0.01Ω.
- Toont symbolen van diodes in de juiste richting en geeft de voorspanningsspanning weer.
- LED-detectie van de voorwaartse spanningsval van diodes.
- Elke test duurt ongeveer twee seconden, met uitzondering van lange capaciteits- en inductiemetingen.
Extra functies:
- Vierkantsgolfsignaalgenerator met een bereik van 1Hz tot 2MHz.
- PWM pulssignaalgenerator met een pulsbreedte van 1-99%.
- Frequentiemeterfunctie voor signalen van 1Hz tot 25KHz.
Specificaties:
- Weerstand: 0,5Ω ~ 50MΩ
- Condensator: 30pF ~ 100mF
- Inductantie: 0,01mH ~ 10H
- Werkspanning: 6F22 9V batterij of DC 5.5V ~ 12V via DC-aansluiting
- Controller: ATmega328 (geprogrammeerd)
- Standby-stroom: 0,02µA
- Bedieningsstroom: 13mA (bij een teststroom van ongeveer 18mA)
Opmerking:Bij het meten van niet-polariteit capaciteiten van 1µF, zorg ervoor dat er geen kortsluiting is tussen de twee aansluitingen en schakel het apparaat uit voordat u metingen uitvoert. Dit voorkomt schade aan het instrument.
Pakket bevat:

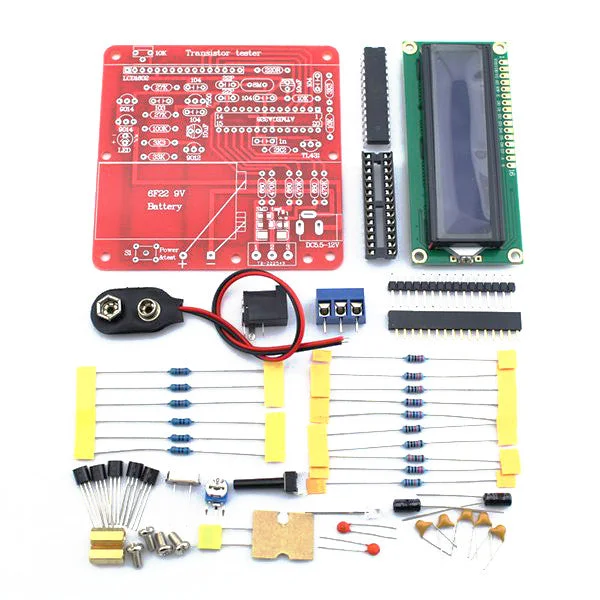

- 1 x Meter Tester DIY Kit (zonder batterij, niet gelast)
