Kenmerken:

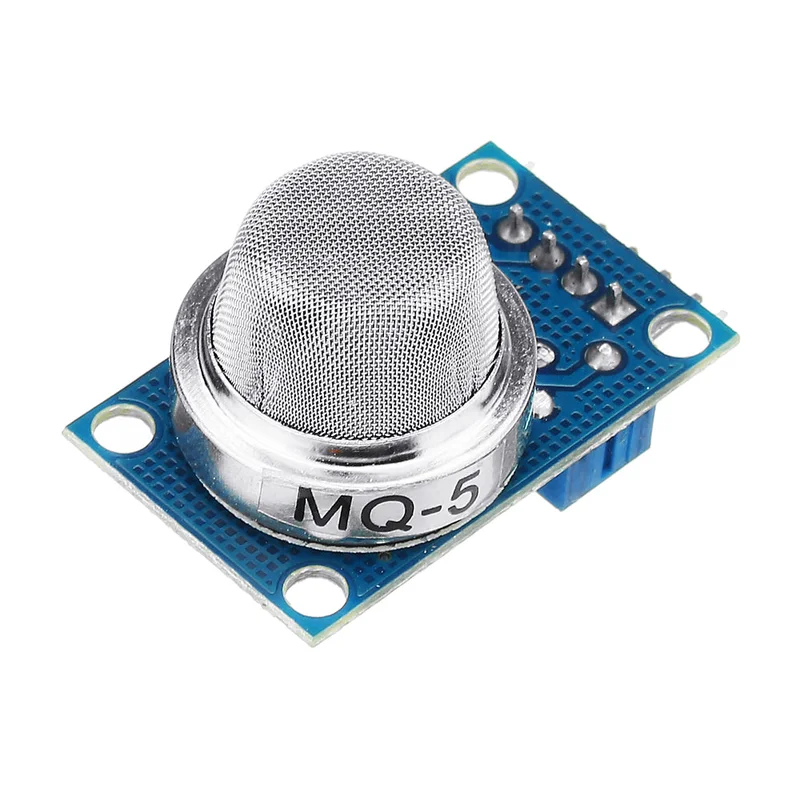

- De MQ-5 gassensor maakt gebruik van tinoxide (SnO2) als gevoelig materiaal, wat zorgt voor een hoge geleidbaarheid in de aanwezigheid van brandbare gassen.
- De sensor zet veranderingen in de geleidbaarheid om in een outputsignaal, waardoor het eenvoudig te integreren is in schakelingen.
- Detecteert een breed scala aan brandbare gassen, met name aardgas, en is geschikt voor diverse toepassingen.
- Ideaal voor zowel huishoudelijke als industriële systemen voor het monitoren van vloeibaar petroleumgas, aardgas en kolengas. Biedt uitstekende weerstand tegen alcohol en rookinterferentie.
Specificaties:
- Dubbel paneelontwerp met indicatie van voeding en TTL-signaaloutput.
- DO-schakelsignaal (TTL) en AO analoge signaaluitgang.
- TTL-uitgang is laag; wanneer de uitvoer laag is, brandt het signaallampje en kan het direct worden aangesloten op een MCU of relaismodule.
- De spanning van de analoge uitgang neemt toe met de concentratie van het gas.
- Goede gevoeligheid voor gasdetectie.
- Voorzien van vier schroefgaten voor eenvoudige montage.
- Productafmetingen: 32 mm (L) x 20 mm (B) x 22 mm (H).
- Langdurige levensduur en betrouwbare stabiliteit.
- Snelle respons en hersteltijd.
Elektrische prestaties:
- Gasdetectie: vloeibaar gas, methaan, steenkoolgas, LPG.
- Dosisconcentratie: 300-10000 ppm.
- Ingangsspanning: DC 5V.
- Stroomverbruik: 150 mA.
- DO-uitvoer: TTL digitale signalen 0 en 1 (0, 1 en 5V).
- AO-uitvoer: 0.1-0.3V (relatief niet-vervuilend), maximale spanning bij hoogste concentratie is ongeveer 4V.
- Chip: AT89S52.
- Kristal: 11.0592 MHz.
- Baudrate: 9600.
- Compilatie-omgeving: Keil.
Speciale herinnering:
Na activatie moet de sensor ongeveer 20 seconden voorverwarmd worden voor stabiele meetgegevens. Het verwarmen van de sensor is normaal, maar als deze te warm aanvoelt, is dat niet normaal.
Pakket bevat:
- 5 x MQ-5 gassensormodule.
