Microfoon array voor spraakherkenning met I2S-interface-Snelle verzending

Description

Silicium microfoon parameters:

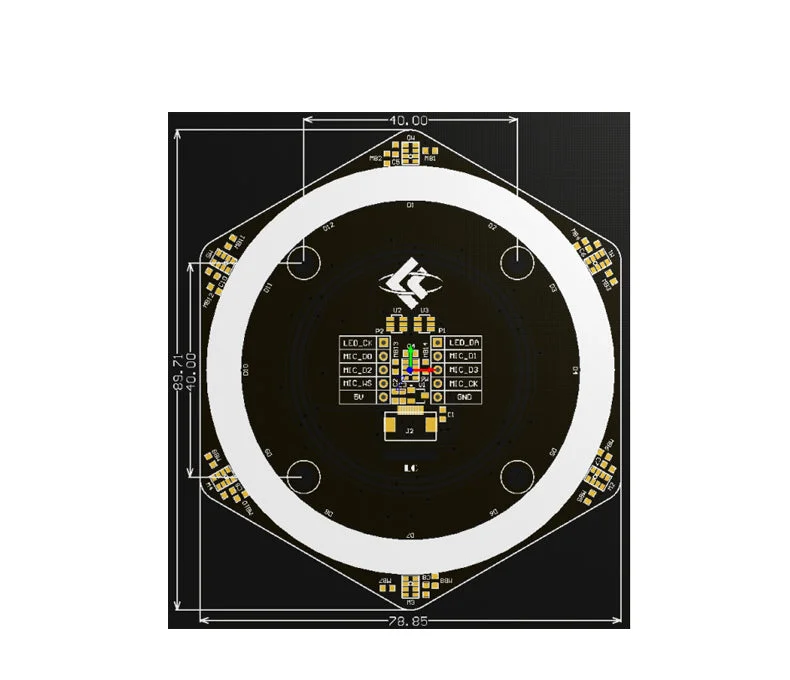

• Aan boord 6 + 1 MSM261S4030H0R siliconen microfoons, ondersteuning voor linker en rechter kanaal uitgang: 3 linker kanaal MIC (M0 / M2 / M4) + 3 rechter kanaal MIC (M1/M3/M5) + 1 rechter kanaal MIC (M6);
• Communicatie-interface: I2S;
• Geluidsdrukniveau: 140DB SPL;
• Gevoeligheid: -26 dB (DBFS @ 1KHZ 1PA);
• Signaal-ruisverhouding: 57DB (20 KHZ bandbreedte, A-gewogen);
• THD < 1% (100DB SPL @ 1KHZ S = NOM, RL0AD > 2K);
• Klokfrequentie: 1,0-4,0 MHZ (normale modus), 150-800 KHZ (modus voor laag stroomverbruik).

Ring-LED-parameters:

• Aan boord 12 in cascade geschakelde SK9822 ingebouwde IC full-color LED, heeft slechts 2 MCU I/O nodig voor controle;
• Communicatie-interface: tweedraads synchrone stuursignalen CKI en SDI;
• Kijkhoek: 120 graden;
• Tweedraads synchrone selectie van positieve of negatieve output RGB driekleurige LED-output;
• 8-bits (256-niveaus) kleurinstelling, 5-bits (32-niveaus) helderheidsaanpassing;
• Elke LED verbruikt 20MA voor elke kleur en de hoogste helderheid voor alle kleuren verbruikt 60MA.

Ingebouwde interface:

• 2.54 MM 2 * 5 P hoorn stoel / 2.54 MM enkele rij naald / 0.5 MM 10 P FPC stoel.

Toepassingsgebied:

• Het K210 DOCK-ontwikkelbord kan ook worden aangestuurd door andere MCU’s met I2S-interface.

Pakket bestaat uit:

• 1 x Array-module voor spraakherkenning;
• 1 x kabel.
