Description

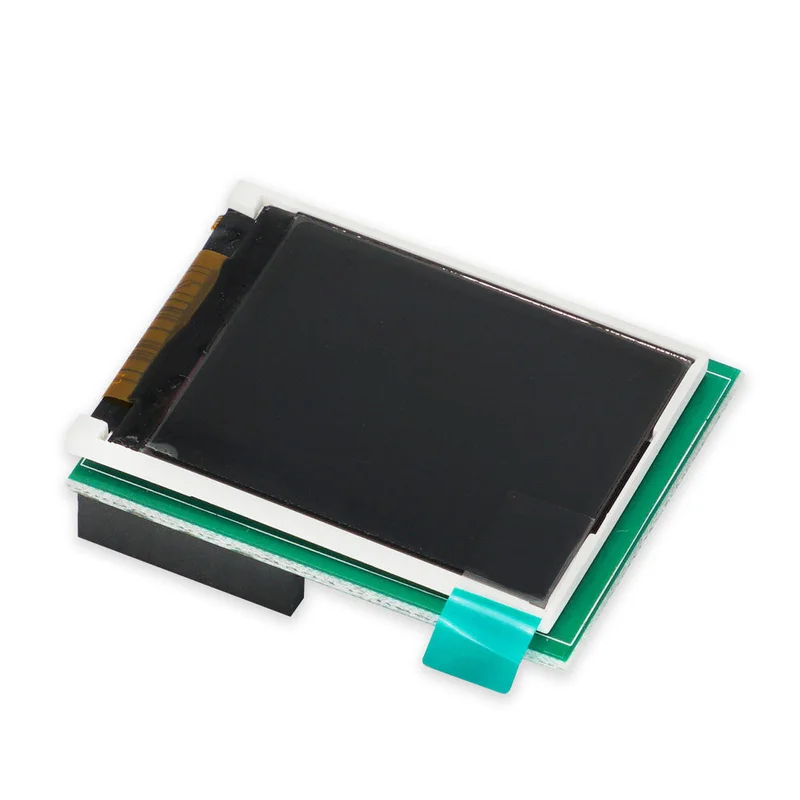

Voorzien van:Dit LCD-scherm biedt uw OpenMV Cam de mogelijkheid om beelden weer te geven terwijl het niet is aangesloten op een computer. Het beschikt over een 1,8″ 128×160 16-bpp (RGB565) TFT LCD-scherm met instelbare achtergrondverlichting. De firmware van uw OpenMV Cam ondersteunt het aansturen van het LCD-scherm via de :Dit LCD-scherm is ideaal voor robottoepassingen waarbij u uw OpenMV Cam in het veld moet debuggen, zoals bij het debuggen van een lijnvolgrobot. U kunt bijvoorbeeld het LCD-scherm gebruiken om de framebuffer weer te geven nadat u markeringen op een afbeelding hebt overschreden en getekend.
| Schermtype | 1.8″ TFT LCD |
| Horizontale resolutie | 128 pixels (28,03 mm) |
| Pixelafstand 0,18 mm | |
| Verticale resolutie | 160 pixels (35,04 mm) |
| Pixelafstand 0,18 mm | |
| Kleuren weergeven | 64K 16-bit RGB565 |
| Gewicht | 13g |
| Lengte | 48mm |
| Breedte | 38mm |
| Hoogte | 13mm |
| Energieverbruik | |
| Achtergrondverlichting niet actief | <1mA @ 3,3V (> 100mA w / Cam) |
| Achtergrondverlichting inactief Aan | 30 mA @ 3,3 V (130 mA met camera) |
| Actieve achtergrondverlichting Uit | 10 mA bij 3,3 V (150 mA met camera) |
| Actieve achtergrondverlichting aan | 40 mA bij 3,3 V (180 mA met camera) |
| Temperatuurbereik | |
| Opslagruimte | -30 ° C tot 80 ° C |
| Bedrijfs- | -20 ° C tot 70 ° C |
Schema & Datasheets:Gegevensblad LCD Shield (.pdf)LCD Shield Schematic (.pdf)Eagle Schematische voorstelling (.sch)Eagle Bord (.brd)Gegevensblad weergeven: JD-T18003-T01 (.pdf)Display Driver Datasheet: ST7735R (.pdf)
Pakket bestaat uit:
1 x LCD-scherm
(De OpenMV Cam is niet inbegrepen)
Gebruik, ter referentie:
