Beschrijving:

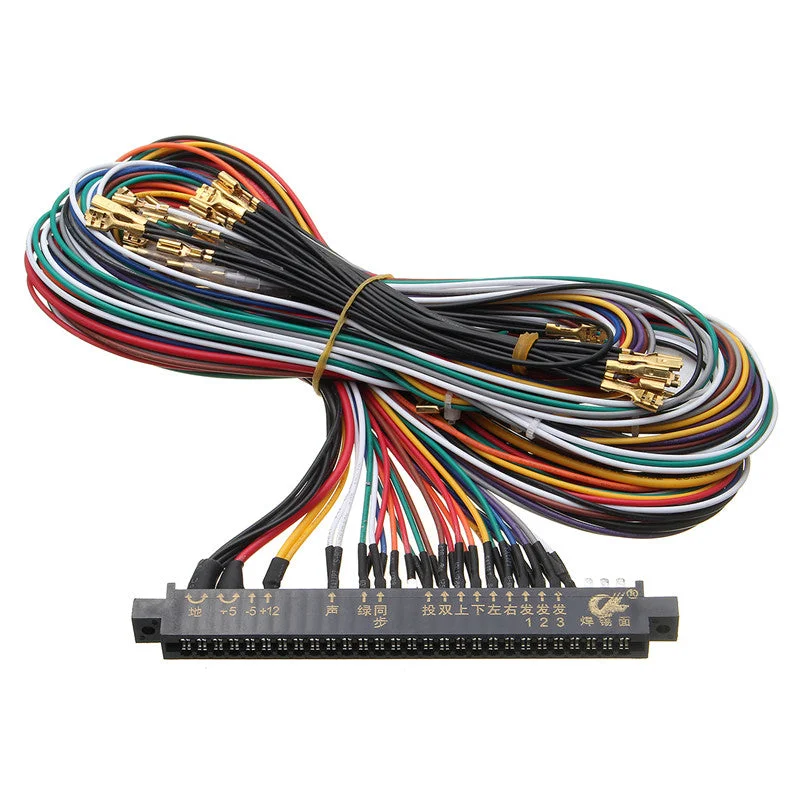

Deze nieuwe premium standaard 56-pins connector wordt gebruikt op vele arcadeborden om de conversie van speelautomaten te vereenvoudigen. De aansluitingen zijn kleurgecodeerd voor 2 spelers, voeding, muntdeuren, test, service, video en geluid. Er kunnen 28 aansluitingen aan elke zijde van het harnas worden gemaakt. Het wordt geleverd met een edge connector, drukknop lugs, stroomkabels, aarding en een RGB-monitor-uitgangsaansluiting voor het aansluiten van oudere buismonitoren.
Alle draden zijn voorzien van 187 snelkoppelingen voor eenvoudig aansluiten van knoppen en joysticks. De hoogspanningslijnen hebben terminal vorken voor eenvoudige aansluiting (+5VDC, +12VDC, GND) voor voedingsspanning, en een volledige aarding lus voor alle joysticks en knoppen op het configuratiescherm.
Kenmerken:
- Draadgrootte: Pins 1-6 > 18 gauge draad, alle andere zijn 22 gauge draad.
- Edge connector omvat -5 Volts (en alle andere voltages).
- Knop 4 is ook verbonden in het harnas.
- Beide aarding zijn aangesloten in het harnas (pinnen 1 + 2 + 28).
- Alle pinnen op de randconnector worden beschermd door krimpkous.
- Alle eindconnectoren zijn ontworpen voor snelle aansluiting (zonder solderen) en beschermd door plastic hoezen.
- Makkelijk te pluggen en verbindingen volgen voor uw monitor, luidsprekers, voeding en muntmeter.
- Geschikt voor alle spelborden die de standaard Jamma bekabeling gebruiken.
Pakket bevat:
