ICL8038 signaalgenerator voor medium/lage frequentie 10Hz-450kHz-Snelle verzending

Description

Beschrijving:

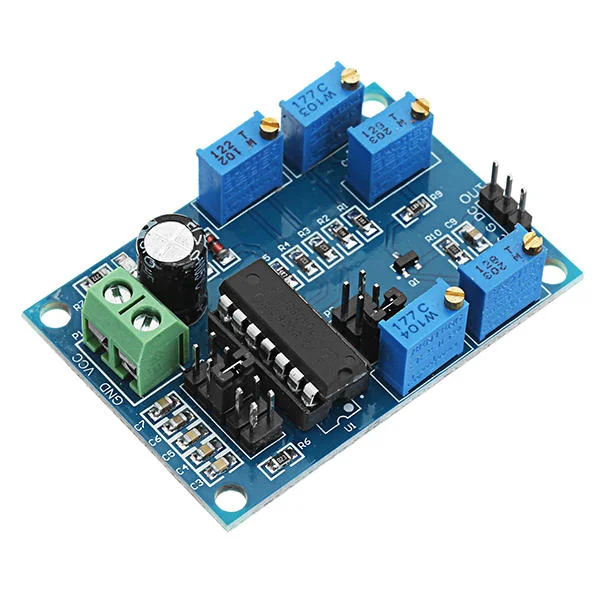

De ICL8038 module is ontworpen voor veelvoorkomende frequentiebereiken. Deze module is instelbaar in 5 standen en genereert lage-distortie driehoeksgolven, vierkantsgolven en sinusgolven van 10Hz tot 450KHz. De sinusgolf kan worden gebruikt voor testsignalen, aanstuur signalen, draaggolfsignalen, enz.; de vierkantgolf kan worden gebruikt voor schakel- en triggersignalen; de driehoekgolf wordt voornamelijk gebruikt voor scansignalen.

Kenmerken:
Werkspanning: 12V ~ 15V
Uitgang: Driehoekgolf, vierkantgolf en sinusgolf.
Frequentiebereik: 10Hz ~ 450kHz
Lage vervorming sinusgolf: 1%
Duty cycle bereik: 2% tot 98%
Lage temperatuurdrift: 50ppm / ℃
Lineariteit van driehoekgolfuitgang: 0.1%
Werktemperatuur: 0 ~ 70 ℃
Bordgrootte: 54.5*37.8mm

Functies:
VCC, GND: werkspanning
AC: met DC bias uitgang
G: aarde
DC: puur signaaluitgang
R11: Frequentie-aanpassing
R12: Aanpassing van de duty cycle van de vierkantgolf
R13: Lineaire aanpassing van de sinusgolf
R14: Amplitude-aanpassing
R15: Lineaire aanpassing van de vierkantgolf
Jumper P2: selecteer verschillende golfvormen (driehoek, vierkant of sinus)
Jumper P3: selecteer verschillende frequentiebereiken:
10Hz-450Hz
90Hz-1.5KHz
940Hz-15KHz
6KHz-120KHz
20KHz-450KHz

In de verpakking inbegrepen:
1 x ICL8038 signaalgenerator module voor lage/middelmatige frequentie
