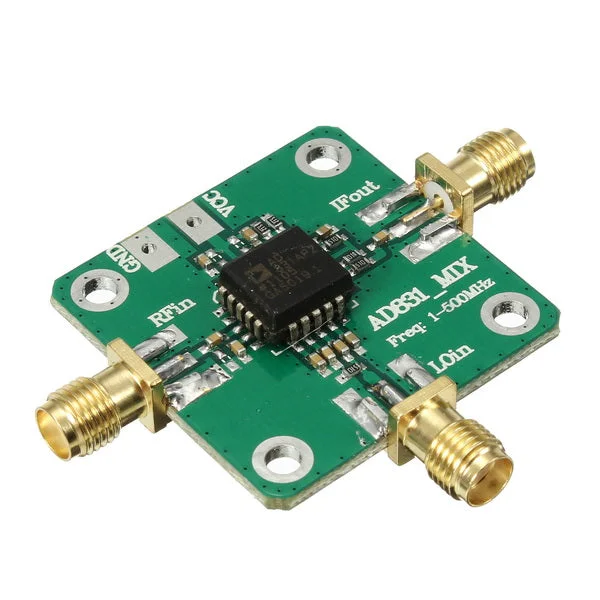

Hoogfrequente RF mixer-omvormer-Snelle verzending

Description

Beschrijving:
Deze hoogfrequente RF mixer-omvormer heeft een laag vervorming en een breed dynamisch bereik. Het is een enkele chip mixer, geschikt voor RF en IF frequenties van HF en VHF ontvangers, DMR basisstations in de tweede mixer, DC-baseband conversie, kwadratuur modulatie en demodulatie, echografie beeldvorming, Doppler frequentie shift detectie en andere toepassingen.

Kenmerken:
De mixer heeft een intermodulatie-interceptepunt van 24 dBm voor de derde orde, met een LO-kracht van -10 dBm, zonder de noodzaak van een hoge vermogens LO-aandrijving. Dit vermindert afschermings- en isolatieproblemen in vergelijking met passieve mixers, wat de systeemprestaties verbetert en de kosten verlaagt. De mixer is ontworpen voor een enkele voeding, met RF, IF en LO poorten voorzien van een DC-isolatie condensator, wat het gebruik vergemakkelijkt. De bedrijfsfrequentie van de RF- en LO-ingangen kan oplopen tot 500 MHz, met een IF-uitgang voor enkelzijdige spanning. De bandbreedte bedraagt 250 MHz. Een enkele weerstand tussen de pinnen OUT en FB wordt gebruikt om de winst in te stellen. De versterker heeft lage DC-offset eigenschappen, waardoor deze geschikt is voor DC-baseband frequentie conversie en kwadratuur amplitude demodulatie. De SSB-geluidsfiguur van de mixer bedraagt 10,3 dB bij 70 MHz, met geen insertieverlies, geen extern duplex apparaat en geen passieve AD831.

Technische specificaties:
RF-ingang: 0,1-500 MHz
RF-ingang: +10 dBm (1 dB compressiepunt)
Lokale oscillator ingang: 0,1-500 MHz
Lokale oscillator ingang: -10 dBm
IF-uitgang: 0,1-200 MHz
Voedingsspanning: 9-11V enkelvoudige voeding

Pakket inbegrepen:
1 x Hoogfrequente RF Mixer Omvormer
