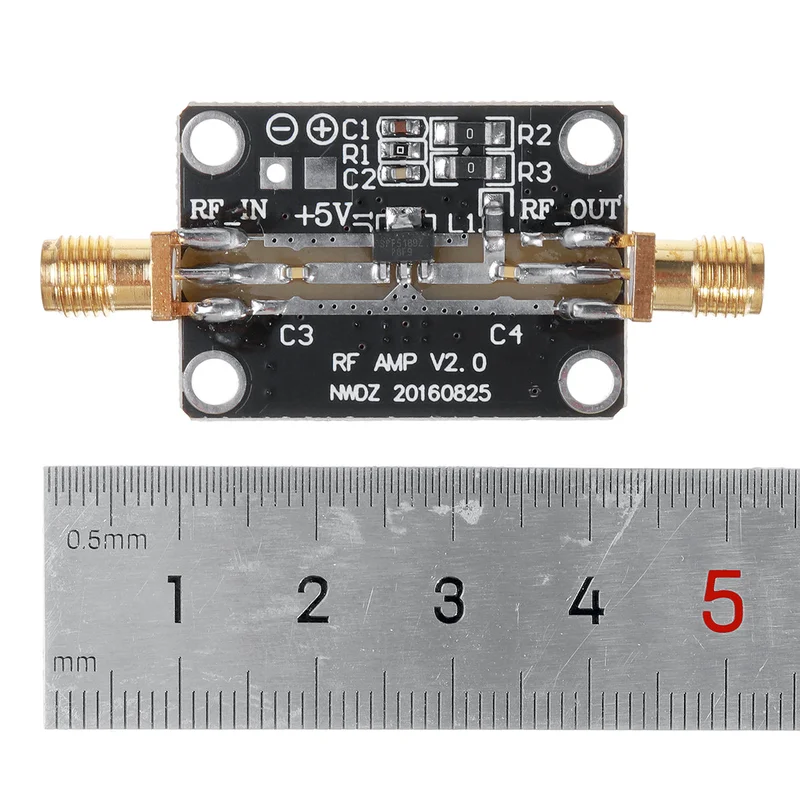

Hoge lineariteit breedband RF-versterker 0.05-6GHz-Snelle verzending

Description

Omschrijving:

Deze hoogwaardige InGaP HBT MMIC-versterker maakt gebruik van een Darlington-configuratie en een actief bias-netwerk. Het actieve bias-netwerk zorgt voor een stabiele stroom die varieert met temperatuur en testomstandigheden. Ontworpen om rechtstreeks op een 5V-voeding te werken, is er geen step-down-weerstand nodig in vergelijking met een typische Darlington-versterker. Het product is ontworpen voor hoge lineariteit, compact formaat en minimale externe versterking bij 5V.

Modulekenmerken:

• Voedingsspanning: typisch +5V (typische stroomwaarde 90mA)
• Aanwinst: typische waarde 20dB@2G
• Ingangs- en uitgangsimpedantie: 50 ohm
• Maximaal uitgangsvermogen: P1db +20dBm(@2GHz)
• Ingangssignaal:
• Bandbreedte: 0,05-6 GHz (versterking varieert bij verschillende frequenties, raadpleeg de S21-curve-index voor details)
• Ruiscijfer: 4.1dB@1GHz
• Verstrek schematische PDF en andere verwante materialen

Pakket inbegrepen:

• 1 x RF-versterker
