Beschrijving

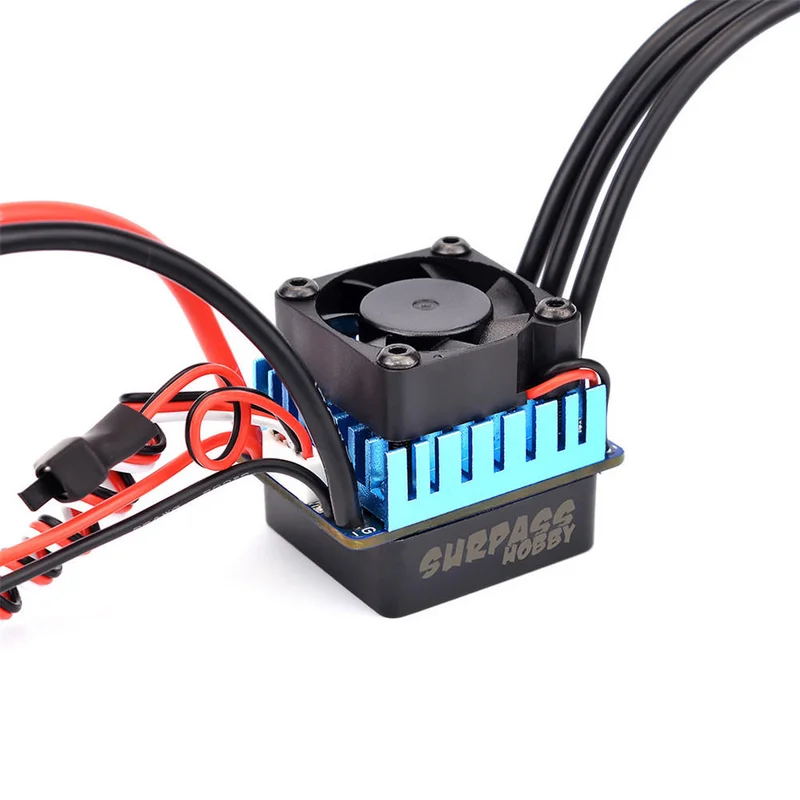

Dit is een elektronische snelheidsregelaar (ESC) voor RC-auto’s. Een hoogstroomsysteem voor het RC-model kan gevaarlijk zijn, dus lees deze handleiding aandachtig door. Wij zijn niet aansprakelijk voor schade, verliezen of kosten die voortvloeien uit het gebruik van dit product. Alle claims met betrekking tot de werking of storingen worden afgewezen. Wij zijn niet verantwoordelijk voor lichamelijk letsel of gevolgschade die voortvloeit uit ons product of vakmanschap.
Kenmerken
- Speciaal ontworpen voor RC-auto’s met uitstekende start-up, versnelling en lineariteit.
- Compatibel met sensorloze borstelloze motoren.
- Sterk stroomvermogen en uitstekende warmteafvoer.
- Meerdere beschermingsfuncties: Laagspanningsafschakeling voor lithium- of nikkelbatterijen, oververhittingsbescherming, bescherming bij verlies van gassignaal, motor blokkering bescherming.
- Gemakkelijk te programmeren en compatibel met een zakformaat programmeerkaart.
- Laagspanningsafschakeling: Voorkomt dat de lithiumbatterij te ver ontlaadt. Stel de juiste waarde in voor bescherming tegen lage spanning. Gebruik nooit de standaardwaarde “Geen bescherming” voor lithiumbatterijen!
- 3 startmodi (ook wel “Punch” genoemd) van “zacht” tot “zeer agressief” (standaardwaarde gemiddeld).
- Maximale remkracht: 25A, 35A, 45A, 60A (standaardwaarde 50%).
- Maximale achteruitkracht: 25%, 50%, 75%, 100% (standaardwaarde 25%).
- Neutraal bereik: 9% (smal), 6% (normaal), 12% (breed) (standaardwaarde 9%).
Specificaties
| Model | 25A | 35A | 45A | 60A | 80A | 120A |
| Continue stroom / piekstroom | 25A/100A | 35A/120A | 45A/180A | 60A/320A | 80A/480A | 120A/600A |
| Motor type | Sensorloze borstelloze motor | |||||
| Geschikte auto | 1/24, 1/18, 1/16 | 1/18, 1/16, 1/14 | 1/12, 1/10 | 1/10 | 1/8 | 1/8 |
| Geschikte borstelloze motor | >= 12T | >= 12T | >= 9T | >= 9T | >= 5.5T | >= 3.5T |
| Weerstand | 0.004 ohm | 0.003 ohm | 0.0014 ohm | 0.0007 ohm | 0.0005 ohm | 0.00035 ohm |
| Accu | 2 cellen Lipo, 4 ~ 6 cellen NiMH | 2 ~ 3 cellen Lipo, 4 ~ 6 cellen NiMH | 2 ~ 3 cellen Lipo, 4 ~ 9 cellen NiMH | 2 ~ 4 cellen Lipo, 4 ~ 12 cellen NiMH | 2 ~ 6 cellen Lipo, 4 ~ 12 cellen NiMH | |
| BEC-uitvoer | 5V/2A (analoge modus) | 5V/2A (analoge modus) | 5.8V/3A (verander modus) | 6.1V/3A (verander modus) | ||
| Afmetingen | 25*30*14.5mm | 25*30*18.5mm | 32.5*34*24mm | 41*51*36mm |
Instructies
- Sluit de BEC-draden aan op de ontvanger.
- Verbind de motor draden met de ESC.
- Zet de zender aan.
- Verbind de batterij met de ESC en schakel de ESC in.
- Wanneer de verbinding van de motor en de batterij is voltooid, laat de motor een pieptoon horen.
- Wanneer de gassignal stick in de neutrale positie is, geeft de motor een “Beep-Beep” toon.
- De ESC is nu gereed voor gebruik.
Programmamethode
- Sluit de BEC-draden aan op de programmeerder en schakel de ESC in.
- De groene LED knippert 2 keer en gaat dan uit, wat betekent dat de verbinding met de programmeerder is gelukt.
- Druk op de toets “↓” om verschillende programma’s te selecteren.
- Druk op de toets “→” om een andere waarde van het huidige programma te selecteren.
- Druk op de toets “Program” om de selectie te bevestigen.
- Druk op de toets “Reset” om de fabrieksinstellingen te herstellen.
Probleemoplossing
- Als de motor niet werkt na inschakelen, controleer dan de aansluitingen tussen de accu en de motor.
- Als de LED knippert, controleer dan de spanning van de batterij, deze moet tussen de 5V en 13V liggen.
- Als de motor een “piep-piep” toon laat horen, controleer dan alle aansluitingen.
- Als de auto niet versnelt, controleer dan de spanning van de batterij of de temperatuur van de ESC.
- Als de auto plotseling stopt, controleer dan de motoraansluitingen.
- Als de auto in de verkeerde richting rijdt, verwissel dan de draden tussen de ESC en de motor.
Pakket bevat:
1x ESC
