High-speed isolatie USB naar TTL serile module-Snelle verzending

Description

Overzicht:

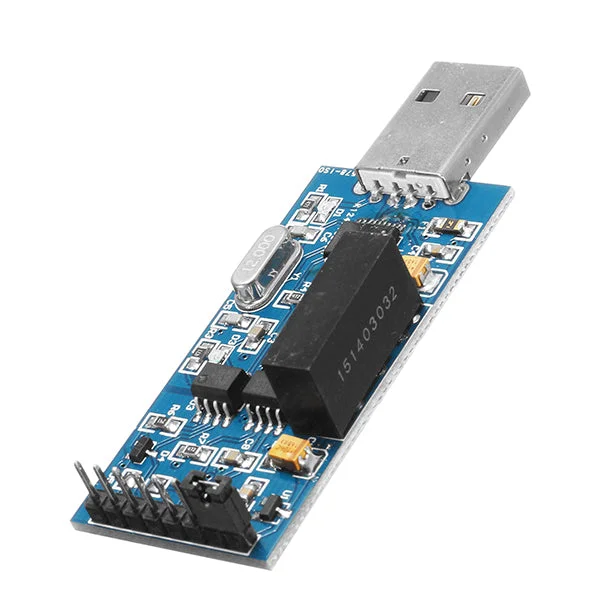

Deze optische isolatie USB naar TTL seriële module is uitgerust met de CH340T USB naar seriële chip, die zorgt voor stroom- en TTL-signaalisolatie. Het biedt hoge snelheid en stabiliteit, en kan schade aan de USB-poort en computer voorkomen, zoals een blauw scherm of andere problemen. Dit verhoogt de veiligheid tijdens het debuggen van de computer.

Functies en kenmerken:

• Onboard 500mA zelfherstellende zekering en 5V geïsoleerde voedingsmodule ter bescherming van de computer.
• Stabiele CH340T USB naar seriële chip.
• Serieel TTL-niveau door optocoupler-isolatie, snel (tot 921600bps) en betrouwbaar.
• TX en RX uitgangen met beschermingsdiode om de slagvastheid te verbeteren.
• Volledige elektrische isolatie tussen computer USB-uiteinde en seriële poortuitgang.
• TTL-uitgangsniveau instelbaar op 3,3 V of 5V.
• Maximale uitgangsstroom van de seriële uitgang is 150mA.
• Afmetingen van het bord: 55x26mm.

Voorzieningen:

• 3,3 V en 5 V: uitgangsspanning en TTL-niveauschakelpen.
• VCC, GND: voedingsuitgangspen.
• De TX-, RX-, GND- en VCC-pinnen van de seriële poortmodule zijn verbonden met de RX-, TX-, GND- en VCC-pinnen van de gebruikersapparatuur.

Bij gebruik van de geïsoleerde seriële poortmodule kan de VCC-pen met een jumperkap op 5V worden ingesteld voor een 5V TTL-niveau, of op 3,3V voor een 3,3V TTL-niveau. Dit maakt het mogelijk om bijvoorbeeld de 3.3V ESP8266-module te debuggen.

Achtergrond van het gebruik van de geïsoleerde seriële poortmodule:

USB-interfaces worden veel gebruikt door ingenieurs voor productontwikkeling en debuggen. Ze kunnen stroom leveren aan externe apparaten, maar sterke externe krachten en interferentie kunnen schade aan de USB-poort of het moederbord veroorzaken. Daarom is elektrische isolatie van groot belang.

Geschikte toepassingen:

• Elektrisch materiaal met hoge spanning:USB-apparaten met een hoog vermogen kunnen de USB-interface beschadigen. Isolatie voorkomt schade aan de USB-poort en persoonlijke verwondingen.
• Elektrische apparatuur met sterke interferentie:Apparaten zoals motoraandrijvingen en omvormers kunnen computercrashes veroorzaken. Isolatie voorkomt deze interferentie.
• Geluidsgevoelige apparatuur:De computer kan ruis veroorzaken. Via de geïsoleerde USB-poort kan hoogfrequente interferentie worden voorkomen, wat de datatoegang verbetert.
• Gewone elektronische apparatuur:Isolatie voorkomt operationele fouten door kortsluiting en beschermt de computer tegen schade.

Let op: Er kan een kleine fout zijn in de uitgangsspanning van de geïsoleerde module, maar deze daalt automatisch naar 5V wanneer verbonden met gebruikersapparatuur.

Pakket bevat:

• 1 x High-speed isolatie USB naar TTL seriële module
