Description
Korte introductie:

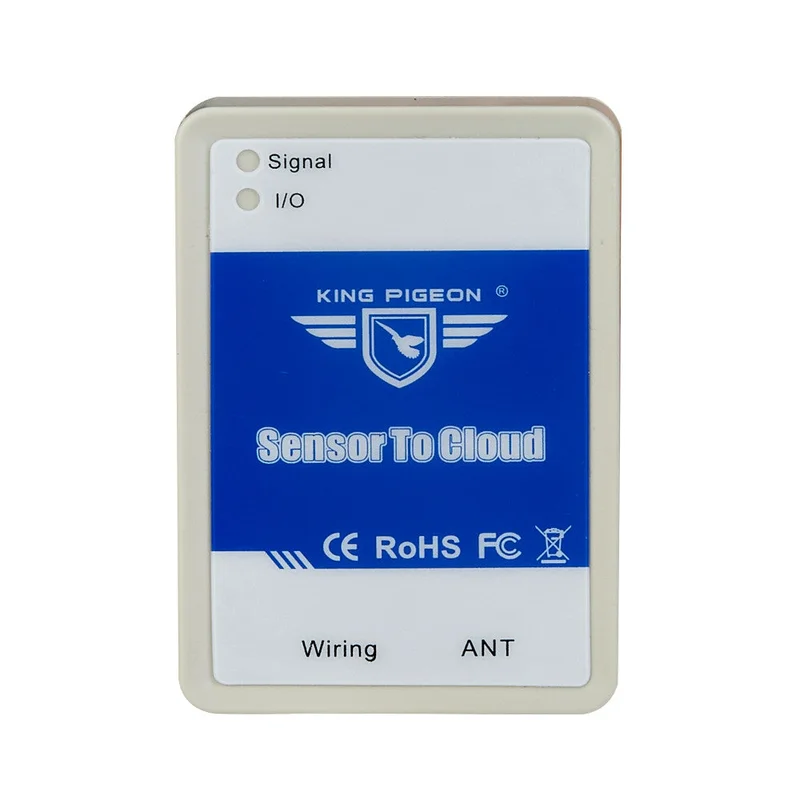

Dit product is compact en krachtig, en kan afhankelijk van de behoefte de normale online werkmodus of de werkmodus met ultra laag vermogen kiezen. De waterdichte plastic behuizing maakt het geschikt voor buitengebruik en fungeert als een complete eindproductverbindingssensor. Het bewaakt gegevensverzameling, afstandsbediening en abnormale waarschuwingsmeldingen via sms, telefoon, netwerk, WeChat, web-end en cloudplatform. Het kan ook worden gebruikt als een PCBA-module die in een moederbord van derden kan worden ingebed voor secundaire ontwikkeling, waardoor traditionele sensoren en instrumenten eenvoudig kunnen worden aangesloten.
Voorzieningen:
Technische parameters:
| Project | Parameter |
| Werkspanning | Standaard voeding 12VDC, ondersteuning 7 ~ 24VDC |
| Energieverbruik | Standby <230uA in energiebesparende modus, standby 10mA ~ 30mA in normale modus. Maximaal stroomverbruik is 230 ~ 360mA (afhankelijk van de signaalsterkte). |
| Communicatiemethode | Optionele GSM, GPRS, 3G, 4G, NB-IoT |
| Protocol | Modbus RTU Over TCP-protocol, MQTT-protocol, data-transparante overdracht |
| Ondersteuning simkaart | Nano-simkaart |
| Externe antenne | SMA-antenne-interface, 50 ohm |
| USB-poort | Micro USB-interface |
| Schakeluitgang | OC gate (collector open gate) uitgang, maximale belasting 1,5A / 25VDC |
| Ingang DIN-schakelaar | Compatibel met droog en nat contact; nat contact 0 ~ 1V is gesloten, 2 ~ 30V is losgekoppeld |
| Aan analoge ingang | 0-5V |
| Aan analoge ingang | 4 ~ 20mA |
| AM2301 temperatuur- en vochtigheidsinvoer | Temperatuurmeting: -40 °C ~ 80 °C, nauwkeurigheid: ± 0,5 °C; vochtigheidsmeting: 0 ~ 99,9% RV, nauwkeurigheid: ± 3% RV |
| DS18B20 temperatuurinvoer | Temperatuurmeting: -55 °C ~ 125 °C, nauwkeurigheid: ± 0,5 °C |
| RS485 seriële poort transparante transmissie | Tot 250 bytes van een enkel pakket verzonden via de seriële poort RS485 |
| Cachecapaciteit | 32M-bit / 4M-Byte (4.194.304 bytes) |
| Werktemperatuur | -10 °C -60 °C |
| Luchtvochtigheid regelen | Maximale relatieve vochtigheid 95% (geen condensatie) |
| Waterdichte buitenmantel | Lengte 65 mm * breedte 45 mm * hoogte 21 mm |
| Printplaat grootte | Lengte 50,3 mm * Breedte 36,8 mm * Dikte 1,6 mm |
| PCBA-pindefinitie | De PCBA-module heeft 7 pinnen, beginnend met de JP1-markering: Positieve invoerpen, negatieve invoerpen, 1, 2, 3, signaalindicatorpen, I/O-indicatorpen. |
Pakket bestaat uit:
- 1 x apparaathost
- 1 x GSM antenne
- 1 x handleiding (CD)
- 1 x voedingsadapter (DC12V1.5A)
Opmerking: de simkaart staat niet in de lijst.
