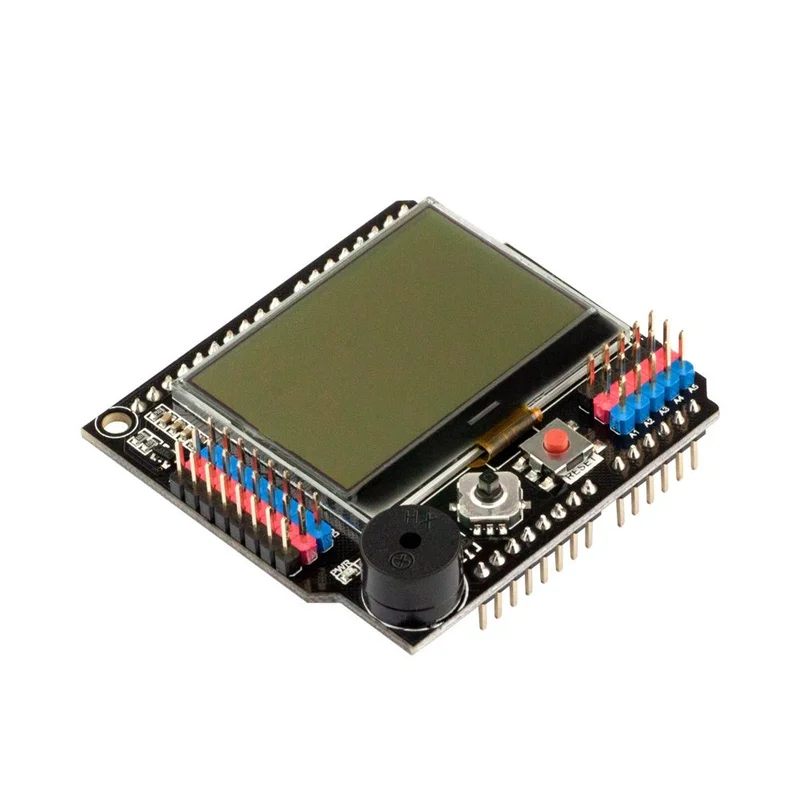

Beschrijving:Dit grafische LCD-display heeft een resolutie van 128×64 pixels en is uitgerust met achtergrondverlichting. Het scherm kan tekst en afbeeldingen weergeven en is eenvoudig te bedienen met de u8glib Universal Graphics Library voor 8-bit embedded systemen, die een uitgebreide set tekenbewerkingen display is voorzien van een 5-weg joystick en een resetknop. Handige headers bieden toegang tot 5 analoge en 8 digitale pinnen, inclusief enkele en bediening van het LCD gebeurt via een SPI-interface met vijf digitale pinnen: D8, D9, D10, D11 en D13. De achtergrondverlichting wordt aangestuurd via digitale pin D7, terwijl de joystick is aangesloten op analoge ingang zoemer is aangesloten op pin D3. Indien D3 voor een andere functie nodig is, kan de zoemer worden losgekoppeld door een soldeerbrug aan de onderkant van het bord te schild werkt op 3.3V, maar is volledig compatibel met 5V borden.
| Microcontroller | ATmega2560 |
| USB-TTL-omzetter | CH340G |
| Stroomuitgang | 3.3V-180mA |
| 5V-800mA | |
| Voeding via USB | 5V |
| Voeding via VIN / DC Jack | 6-12V |
| Energieverbruik | 5V 220mA |
| Logisch niveau | 5V |
| Klokfrequentie | 16MHz |
| Bedrijfsspanning | 5V |
| Digitale I/O | 54 |
| Analoge I/O | 16 |
| Geheugen grootte | 256kB |
| Gegevens RAM Type / grootte | 8kB |
| Data ROM Type / Grootte | 4kB |
| Interfacetype | ISP |
| Bedrijfstemperatuur | -40°C tot +85°C |
| Afmetingen | 53.361 × 101.86 mm |
Pakket bevat:
1 x LCD12864 schild
