Description
Beschrijving:

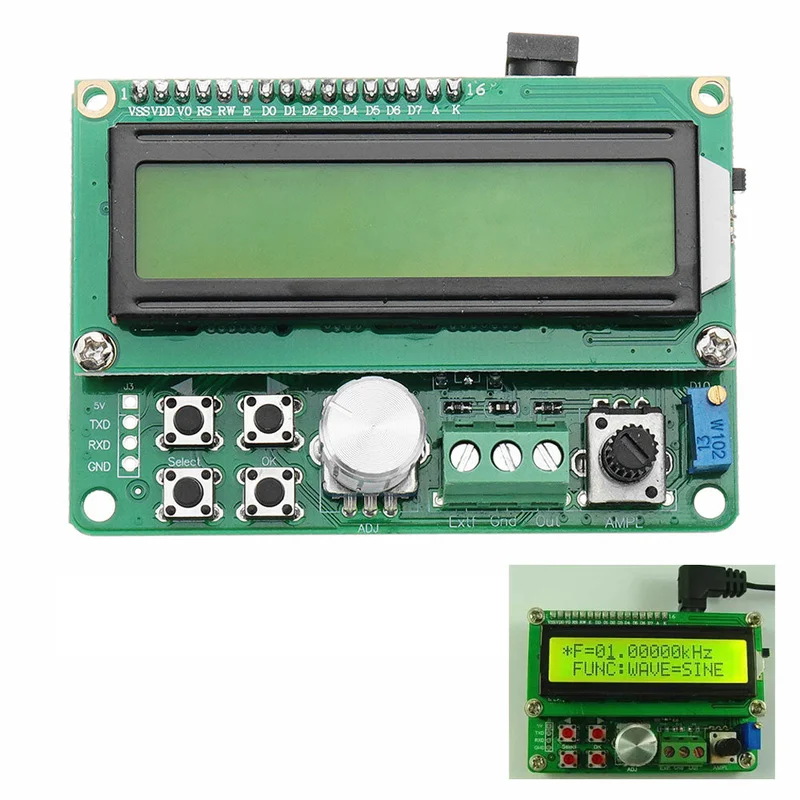

Deze DDS-functie en willekeurige golfvormgenerator maakt gebruik van directe digitale synthesetechniek (DDS) en een FPGA-ontwerp. Het apparaat biedt 7 soorten algemeen gebruikte golfvormen en stelt gebruikers in staat om 8-bits, 256 punten door de gebruiker gedefinieerde arbitraire golfvormen te bewerken. Het is eenvoudig te gebruiken, met hoge stabiliteit en lage vervorming. Met een vermogen van 1 watt biedt het brede frequentiemeting en tellerfuncties. De amplitude van het uitgangssignaal en de DC-offset zijn golfvormen: sinus, vierkant, driehoek, helling, door gebruiker gedefinieerde golfvorm (Arb), veelgebruikte puls, ruis en :
Signaaluitgang: sinusgolf, blokgolf (variabele werkcyclus), driehoeksgolf, zaagtand en willekeurige golfvormen, inclusief veelgebruikte puls-, ruis-, ECG-, AM-, FM- en andere : ≥ 0,5-8V pp (geen belasting)Uitgangsimpedantie: 10 Ohm ± 10%
Voeding: DC 5VDC bias: ± 3VFrequentiebereik: 0,01 – 50 kHzFrequentieresolutie: 0.01Hz (10mHz)Frequentienauwkeurigheid: ± 5 x 10-6Frequentiestabiliteit: ± 2 x 10-63 uurSinusgolfvervorming: ≤ 0,8% (referentiefrequentie 1 kHz)Driehoeksgolf lineariteit: ≥ 98% (0.01Hz ~ 10kHz)Vierkante golf stijgtijd: ≤ 100nsWerkcyclusbereik in vierkante golf: 1% ~ 99%
Tellerfunctie:Telbereik: 0-65535Meetfrequentiebereik: 1 Hz ~ 20 MHzIngangsamplitude: 0.5V pp ~ 20V ppOverige specificaties:
1. Afmetingen: 83 * 60 * 24mm (lengte * breedte * hoogte)
2. LCD-scherm: LCD 1602 met Engelse weergave3. Opslag- en oproepfunctie M0-M9 (M0: standaard overgedragen)4. Programmeerbare zoemerfunctie kan in of uit worden geschakeld5. Productieproces: surface mount technology, LSI6. Werkingseigenschappen: alle belangrijke functies zijn toegankelijk via een ononderbroken aanpassingsknop7. Omgevingsomstandigheden: temperatuur 0 ~ 40 °C, luchtvochtigheid < 80%
Pakket bevat:1 x DDS functie frequentiemeter signaalgeneratormodule
