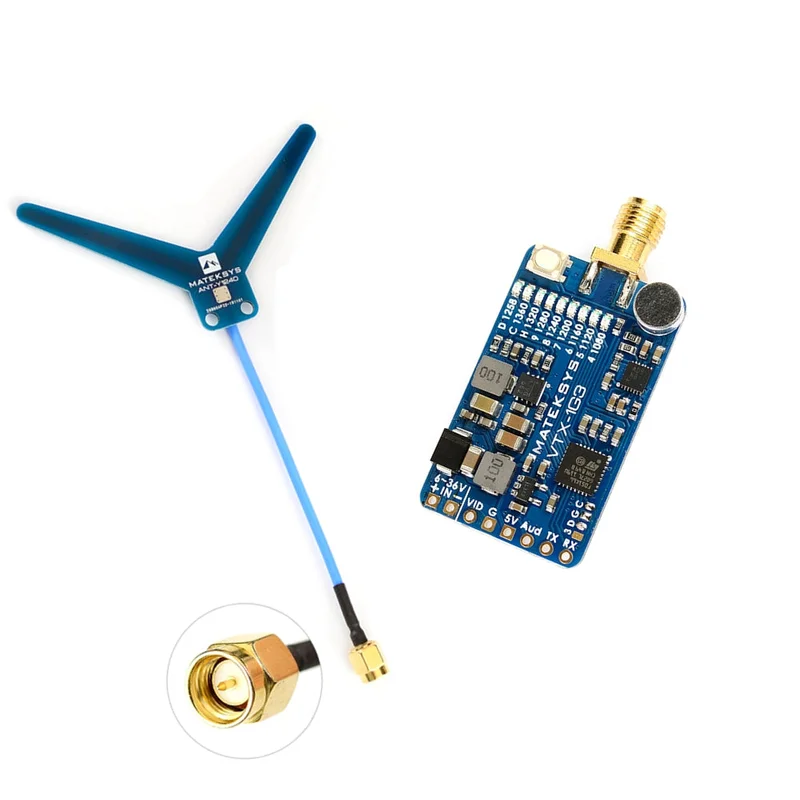

FPV-videozender 1.2 GHz 1.3 GHz 9CH voor RC-drone-Snelle verzending

Description

FPV-videozender 1.2 GHz 1.3 GHz 9CHFuncties en specificaties

• 9CH (1080 MHz tot 1360 MHz)
• RF-uitgangsvermogen: 28 dBm (630 MW)
• Voeding: 6-36V DC IN (2-8S LiPo)
• Knopbediening en LED-indicatoren
• Ingebouwde AGC-microfoon
• Stroomverbruik: <2.5W
• Videoformaat: NTSC of PAL
• Audio-hulpdraaggolf: 6,5 MHz en 6,0 MHz
• RF-aansluiting: SMA
• Gewicht: 9 g (zonder antenne)
• Afmetingen: 36 x 21,5 mm

Pads

• + IN-: 6-36V DC-ingang met bescherming tegen omgekeerde polariteit
• VID: video-invoer
• G: aarde
• 5V: ingebouwde regulatoruitgang, Max. 1.5A belasting op deze pad
• Aud: Audio 6,5 MHz-ingang, ingebouwde microfoon deelt deze rail.
• TX & RX: UART voor firmware-update

Instellingen

• Houd de knop 2 seconden ingedrukt om de frequentie-instelling in te voeren. Frequentie-LED knippert.
• Druk op de knop om de frequentie te selecteren.
• Wanneer de LED met een nieuwe frequentie knippert, is er geen RF-uitgang op deze frequentie.
• Nieuwe frequentie en uitgang worden ingeschakeld als er binnen 3 seconden geen knopactie wordt uitgevoerd.
• *** CMS-besturing wordt momenteel niet ondersteund.

Pakket inbegrepen

• 1x 1.2 / 1.3G Videozender (INTL-versie)
• 1x dipoolantenne SMA, middenfrequentie 1240MHz
