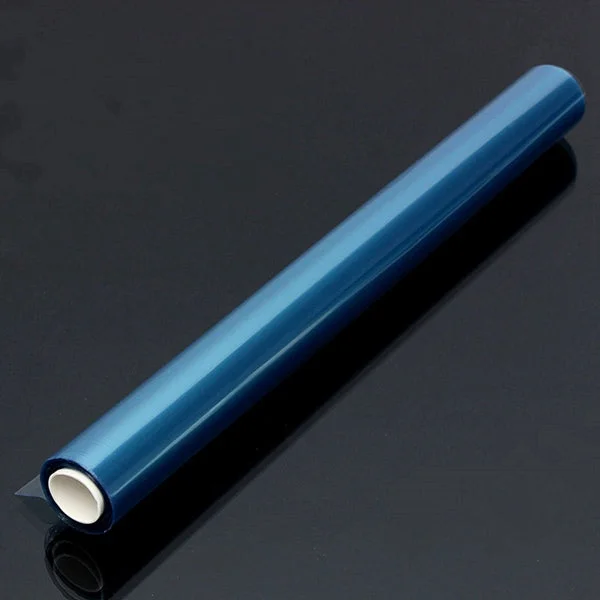

Foto-gevoelige droge film voor thermische transfer PCB, 30 cm breed, 5 m lang-Snelle verzending

Description

Foto-gevoelige droge film voor thermische transfer PCBSpecificaties:

• Breedte:30 cm
• Lengte:5 m
• Dikte: 1,5 mil, geschikt voor het volledig bedekken van een gat van 0,25 inch

Deze droge film is compatibel met de meeste gangbare platingoplossingen en vertoont geen rimpels of :

1. Bereid de CCL voor met behulp van mooi gepolijst, schoon waterafstotend papier.
2. Verwijder de film; de fotografische film is ingeklemd tussen twee lagen film. Gebruik transparante tape om de eerste laag te scheiden en test een paar op de lijn.
3. Breng de folie aan op het koperbeklede laminaat en zorg ervoor dat er geen luchtbellen ontstaan.
4. Gebruik een goede pers om de film aan te brengen, niet te heet, ongeveer 100 graden Celsius.
5. Gebruik de film voor het afdrukken van de printplaat; dit kan de hoogste nauwkeurigheid bereiken zonder het papier met zwavelzuur te bedrukken.
6. Expositie van de film op de fotografische plaat; gebruik gewone energiebesparende lampen of een blootstellingsmachine. De belichtingstijd is 30 tot 60 seconden, afhankelijk van de lichtbron.
7. Ontwikkel de film en verwijder de beschermende laag in een ontwikkeloplossing (1:100, 10 g in totaal 1L water).
8. Etch het circuit met een milieuvriendelijke etsmiddel zoals ferrichloride of een combinatie van zoutzuur en waterstofperoxide.
9. Na het etsen, strip de film af met een oplossing van 1:60 of 70 en laat het bord een paar minuten weken.
10. Na voltooiing van het bord, zorg voor een nauwkeurige lijnafstand van 0,1 mm en lijnbreedte van 0,1 mm; dit is eenvoudig te bereiken met deze droge film.

Pakketinhoud:

• 1 x Foto-gevoelige droge film (30 cm breed, 5 m lang)
