ESP32-PICO-KIT V4 USB-UART ontwikkelbord-Snelle verzending

Description

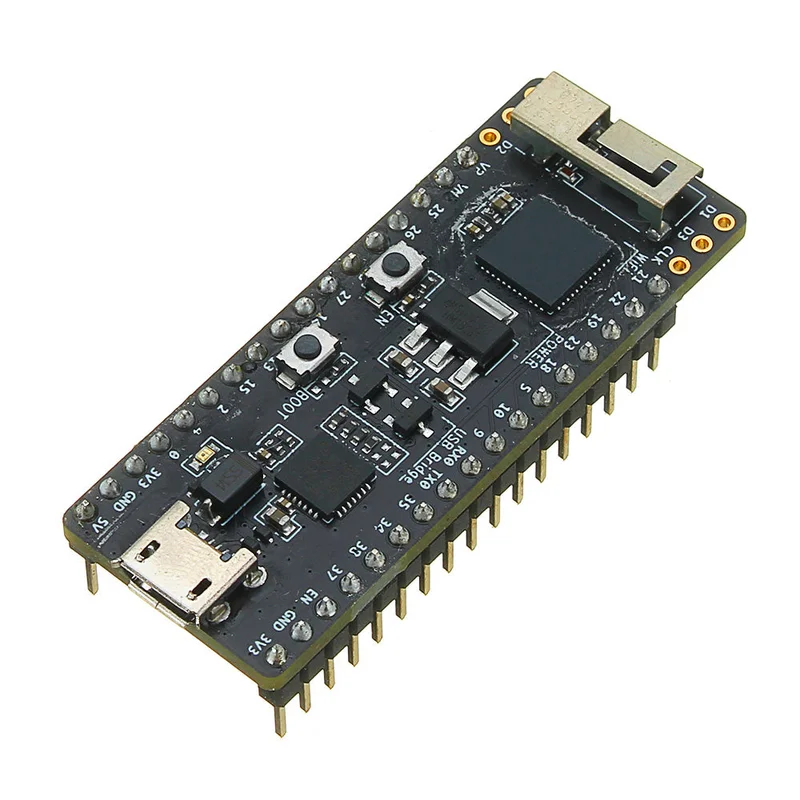

Overzicht:Het ESP32-PICO-KIT is een compact ontwikkelbord dat gebruikmaakt van de ESP32-PICO-D4, een System-in-Package (SiP) module met volledige Wi-Fi- en Bluetooth-functionaliteiten. Dit bord integreert verschillende randcomponenten in één pakket, waaronder een 40 MHz kristaloscillator, een 4 MB-flitser, filtercondensatoren en RF-koppelingen. Dit vermindert de hoeveelheid extra componenten en de kosten voor assemblage en testen, evenals de algehele ontwikkelbord heeft een USB-UART-brugcircuit, waardoor het eenvoudig kan worden verbonden met een pc voor downloads en eenvoudige interfacing zijn alle IO-signalen en het systeemvermogen van de ESP32-PICO-D4 toegankelijk via twee rijen van 20 x 0,1″ pitch-headerpads aan beide zijden van het bord. Voor gebruik met Dupont-draden zijn er 2 x 17 headerpads met vrouwelijke pinnenheaders. De overige 2 x 3 headerpads aan elke zijde van het bord zijn niet ingevuld en kunnen indien nodig later door de gebruiker worden beschrijving:Hieronder volgt een lijst van de belangrijkste componenten, interfaces en bedieningselementen van het ESP32-PICO-KIT.ESP32-PICO-D4De standaard ESP32-PICO-D4-module is gesoldeerd aan het ESP32-PICO-KIT. Het complete systeem van de ESP32-chip is geïntegreerd in de SiP-module, waarvoor alleen een externe antenne met LC-netwerk, ontkoppelingscondensatoren en pull-up weerstanden nodig zijn om de EN-signalen goed te laten functioneren.5V naar 3,3V SpanningsregelaarEen spanningsregelaar met lage -UART-brugEen USB-UART-brug met één chip: CP2102 in versie 4 van het bord en CP2102N in versie 4.1. De eerste biedt overdrachtssnelheden tot 1 Mbps, terwijl de laatste snelheden tot 3 Mbps USB-poortDeze USB-interface fungeert als voeding voor het bord en als communicatie-interface tussen de pc en het On LEDDe LED brandt wanneer de voeding op het bord wordt toegepast. Zie het schema in de bijbehorende documenten voor meer pinnen op de ESP32-PICO-D4 zijn toegankelijk via de vrouwelijke pinnen op het bord. Gebruikers kunnen de ESP32 programmeren om verschillende functies in te schakelen, zoals PWM, ADC, DAC, I2C, I2S, SPI, enz. Voor details zie de sectie -knopDoor de opstartknop ingedrukt te houden en op de EN-knop te drukken, wordt de downloadmodus voor de firmware gestart. Vervolgens kan de gebruiker firmware downloaden via de seriële -knopReset-knop: door op deze knop te drukken, wordt het systeem gereset.
Stroomvoorziening opties:De volgende opties zijn beschikbaar om het ESP32-PICO-KIT van stroom te voorzien:Micro-USB-poort, dit is de standaard voedingsaansluiting.5V / GND-headerpennen.3V3 / GND-headerpennen.
Pakket bestaat uit:1 x ontwikkelbord
