ESP32 ontwikkelmodule met WiFi en Bluetooth – 4MB Flash-Snelle verzending

Description

Voedingspinnen:

• GND – basis voor alle voeding en logica
• BAT – positieve spanning van/naar de JST-aansluiting voor een optionele LiPo-batterij
• USB – positieve spanning van/naar de micro USB-aansluiting indien aangesloten
• NL – inschakelpen voor de 3.3V-regelaar. Verbind met de grond om de 3.3V-regelaar uit te schakelen
• 3V – uitgang van de 3.3V-regelaar. De regelaar kan 500mA piek leveren, maar de ESP32 verbruikt al een deel hiervan. Gebruik de USB- of BAT-pinnen voor extra stroombehoefte.

Logische pinnen:

Dit zijn de algemene I/O-pinnen voor de microcontroller. Alle logica werkt op 3,3V. De ESP32 draait op 3,3V en GPIO-pinnen zijn niet 5V veilig!

Seriële pinnen:

RX en TX zijn aanvullende Serial1-pinnen, niet aangesloten op de USB/Serial converter. Gebruik ze voor verbinding met UART-apparaten zoals GPS-modules en vingerafdruksensoren. TX is de uitgang en RX is de invoer, beide werken op 3.3V logica.

I2C & SPI pinnen:

De ESP32 kan I2C- en SPI-apparaten aansturen. Houd er rekening mee dat de I2C-pinnen geen pull-up weerstanden hebben; deze moeten worden toegevoegd voor communicatie met I2C-apparaten.

GPIO & Analoge pinnen:

Er zijn veel GPIO- en analoge ingangen beschikbaar voor het aansluiten van LED’s, knoppen, schakelaars en sensoren. Hier zijn de beschikbare pinnen:

• A0 – analoge ingang A0 en analoge uitgang DAC2, ook GPIO #26
• A1 – analoge ingang A1 en analoge uitgang DAC1, ook GPIO #25
• A2 – analoge ingang A2, ook GPIO #34 (geen uitvoerbare pin)
• A3 – analoge ingang A3, ook GPIO #39 (geen uitvoerbare pin)
• A4 – analoge ingang A4, ook GPIO #36
• A5 – analoge ingang A5, ook GPIO #4
• 21 – GPIO pin #21
• 13 – GPIO #13, analoge ingang A12, aangesloten op de rode LED naast de USB-poort
• 12 – GPIO #12, analoge ingang A11, aanbevolen als uitgang te gebruiken
• 27 – GPIO #27, analoge ingang A10
• 33 – GPIO #33, analoge ingang A9, kan een 32 KHz kristal verbinden
• 15 – GPIO #15, analoge ingang A8
• 32 – GPIO #32, analoge ingang A7, kan een 32 KHz kristal verbinden
• 14 – GPIO #14, analoge ingang A6

Specificaties:

• 240 MHz dual core Tensilica LX6 microcontroller met 600 DMIPS
• Geïntegreerde 520 KB SRAM
• Geïntegreerde 802.11b/g/n HT40 Wi-Fi zendontvanger, baseband, stack en LWIP
• Geïntegreerde dual mode Bluetooth (klassiek en BLE)
• 4 MByte flash
• PCB antenne aan boord
• Ultra-low noise analoge versterker
• Hall-sensor
• 10x capacitieve touch interface
• 32 kHz kristal oscillator
• 3 x UART’s (twee standaard geconfigureerd)
• 2 x I2C (één standaard geconfigureerd)
• 12 x ADC ingangskanalen
• 2 x I2S Audio
• 2 x DAC
• PWM/timer ingang/uitgang beschikbaar op elke GPIO pin
• OpenOCD debug interface met 32 kB TRAX buffer
• SDIO master/slave 50 MHz
• SD-kaart interface ondersteuning

Pakket bevat:

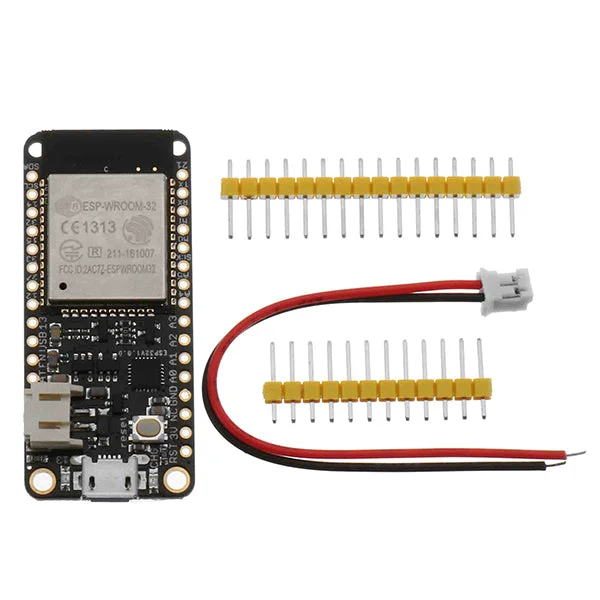

• 1 x ESP32 ontwikkelmodule met WiFi en Bluetooth – 4MB Flash
