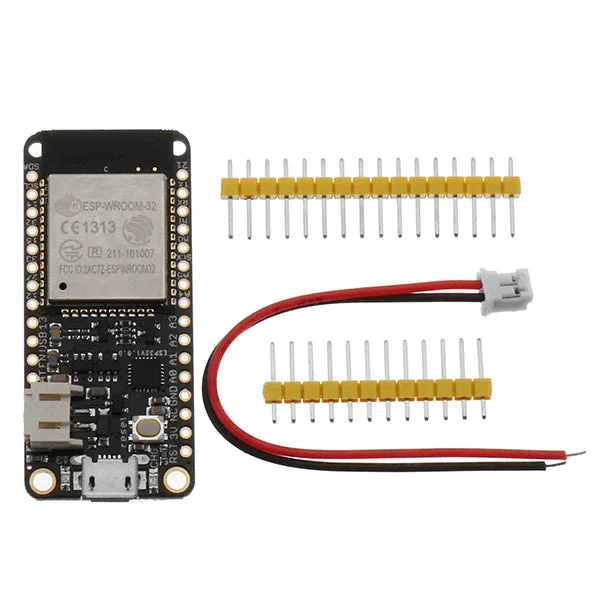

ESP32 ontwikkelingsmodule met WiFi en Bluetooth – 4MB Flash-Snelle verzending

Description

Voedingspinnen:

• GND:Dit is de basis voor alle voeding en logica.
• BAT:Dit is de positieve spanning van/naar de JST-aansluiting voor de optionele LiPo-batterij.
• USB:Dit is de positieve spanning van/naar de micro USB-aansluiting indien aangesloten.
• NL:Dit is de inschakelpen van de 3.3V-regelaar. Verbind met de grond om de 3.3V-regelaar uit te schakelen.
• 3V:Dit is de uitgang van de 3.3V-regelaar. De regelaar kan 500mA piek leveren, maar de helft daarvan wordt gebruikt door de ESP32.

Logische pinnen:

Dit zijn de algemene I/O-pinnen voor de microcontroller. Alle logica werkt op 3,3V. De ESP32 draait op 3,3V en GPIO-pinnen zijn niet 5V veilig!

Seriële pinnen:

RX en TX zijn de aanvullende Serial1-pinnen en zijn niet aangesloten op de USB/Serial converter. U kunt ze gebruiken om verbinding te maken met UART-apparaten zoals GPS-modules en vingerafdruksensoren. De TX-pin is de uitgang van de module en de RX-pin is de invoer in de module. Beide zijn 3.3V logica.

I2C & SPI pinnen:

U kunt de ESP32 gebruiken om I2C- en SPI-apparaten, sensoren, en uitgangen te besturen. Houd er rekening mee dat de I2C-pinnen geen pull-up weerstanden hebben; u moet deze toevoegen voor communicatie met een I2C-apparaat.

GPIO & Analoge pinnen:

Er zijn veel GPIO- en analoge ingangen beschikbaar voor het aansluiten van LED’s, knoppen, schakelaars, sensoren, enz. Hier zijn de beschikbare pinnen:

• A0: Analoge ingang en uitgang DAC2, ook als GPIO #26.
• A1: Analoge ingang en uitgang DAC1, ook als GPIO #25.
• A2: Analoge ingang, ook GPIO #34 (geen uitvoerbare pin).
• A3: Analoge ingang, ook GPIO #39 (geen uitvoerbare pin).
• A4: Analoge ingang, ook GPIO #36.
• A5: Analoge ingang, ook GPIO #4.
• 21: Algemene doeleinden IO pin #21.
• 13: GPIO #13, analoge ingang A12, verbonden met de rode LED naast de USB-poort.
• 12: GPIO #12, analoge ingang A11, aanbevolen als uitgang te gebruiken.
• 27: GPIO #27, analoge ingang A10.
• 33: GPIO #33, analoge ingang A9, kan een 32 KHz kristal verbinden.
• 15: GPIO #15, analoge ingang A8.
• 32: GPIO #32, analoge ingang A7, kan een 32 KHz kristal verbinden.
• 14: GPIO #14, analoge ingang A6.

Specificaties:

• 240 MHz dual core Tensilica LX6 microcontroller met 600 DMIPS.
• Geïntegreerde 520 KB SRAM.
• Geïntegreerde 802.11b/g/n HT40 Wi-Fi zendontvanger, baseband, stapel en LWIP.
• Geïntegreerde dual mode Bluetooth (klassiek en BLE).
• 4 MByte flash.
• Aan boord PCB antenne.
• Ultra-low noise analoge versterker.
• Hall-sensor.
• 10x capacitieve touch interface.
• 32 kHz kristal oscillator.
• 3 x UART’s (slechts twee standaard geconfigureerd).
• 2 x I2C (slechts één standaard geconfigureerd).
• 12 x ADC ingangskanalen.
• 2 x I2S Audio.
• 2 x DAC.
• PWM/timer ingang/uitgang beschikbaar op elke GPIO pin.
• OpenOCD debug interface met 32 kB TRAX buffer.
• SDIO master/slave 50 MHz.
• SD-kaart interface ondersteuning.

Pakket inbegrepen:

• 1 x ESP32 ontwikkelingsmodule met WiFi en Bluetooth – 4MB Flash.
