Description

Beschrijving:

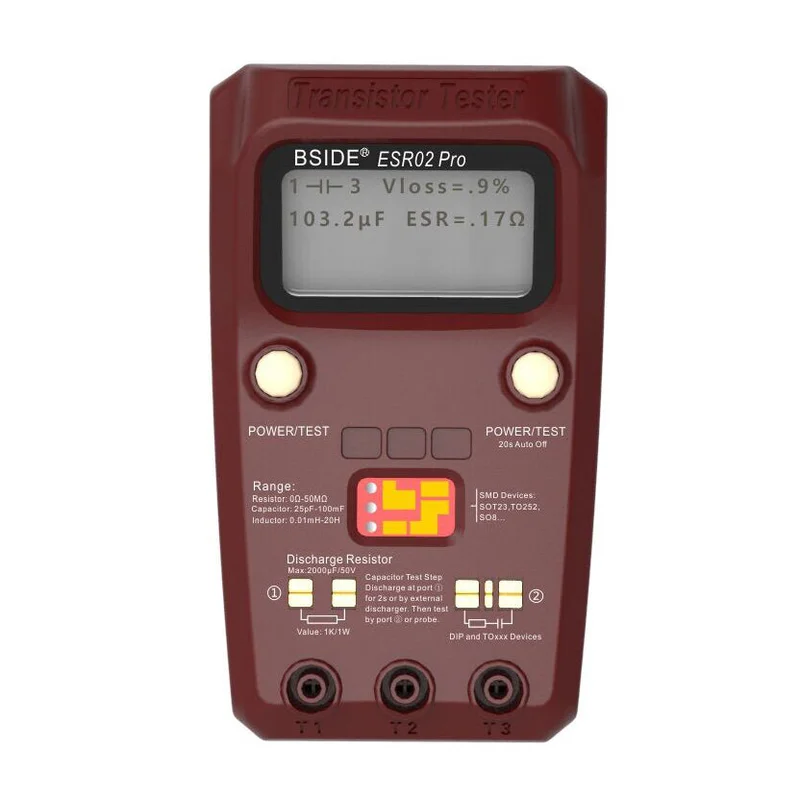

Dit instrument is ideaal voor elektronische enthousiastelingen, ontwikkelaars en onderhoudstechnici. Het kan in-line apparaten meten en chipcomponenten testen, waaronder een verscheidenheid aan diodes, transistors en MOSFET’s. Het apparaat kan het type component, de polariteit van de pinnen, de HFE-uitgang, de klepspanning, de verbindingscapaciteit van de FET, evenals capaciteit en weerstand meten.

Kenmerken:

• Twee toetsen met automatische uitschakeling.
• Eén toets voor opstarttest en bediening.
• Automatische detectie van componenten met weergave op het LCD-scherm.
• 1602 LCD-scherm met achtergrondverlichting.
• Testsnelheid: actieve componenten in 2 seconden; capaciteit kan langer duren.
• Maximale meetstroom van 20nA.
• Automatische detectie van NPN, PNP bipolaire transistors, N-kanaal en P-kanaal MOSFET’s, diodes, thyristoren en meer.
• Automatische identificatie van pinconfiguraties.
• Metingen van de versterkingsfactor en drempelspanning van bipolaire transistors.
• Identificatie van Darlington-transistors.
• Detectie van beveiligingsdiodes voor bipolaire en MOS-transistors.
• Metingen van poortdrempelspanning en poortcapacitantie van MOSFET’s.
• Gelijktijdige meting van twee weerstanden met symbolen op het scherm.
• Resolutie van 0,1Ω, met een bereik tot 50MΩ.
• Capaciteitsmeting van 325pF tot 100μF met een resolutie van 1pF.
• Metingen van twee diodes in de juiste volgorde met voorwaartse spanning.
• Identificatie van LED’s als diodes met hogere voorspanning.
• Herkenning van zenerdiodes met terugslagspanning onder 4,5V.
• Metingen van omgekeerde capaciteit van diodes.
• Aansluiting op een enkele meetbrug mogelijk.

Specificaties:

• Weerstand: 0Ω-50MΩ, Resolutie: 0,01Ω
• Capaciteit: 25pF-100μF, Resolutie: 1pF
• Inductie: 0,01mH-20H, Resolutie: 0,01mH
• Meetcapaciteit ESR, Resolutie: 0,01Ω
• Batterij: 9V batterij (niet inbegrepen)

Instructies:

• Druk op de “boot/test” knop om het apparaat op te starten en een test uit te voeren. Na 20 seconden zonder activiteit schakelt het apparaat automatisch uit.
• Het instrument biedt drie meetmethoden: patch, plug-in en externe tafel.
• Het apparaat maakt geen onderscheid in de volgorde van de pinnen; metingen worden automatisch uitgevoerd.
• De referentietabel voor ESR is alleen ter referentie; raadpleeg de gegevens van de fabrikant voor nauwkeurigheid.
• Kalibratie kan worden uitgevoerd door kort op de testpunten te drukken en de instructies op het scherm te volgen.

Voorzorgsmaatregelen:

• Test geen condensatoren zonder het instrument eerst te laten lopen om schade te voorkomen.
• Gebruik een adapter met een DC 9V-12V spanningsbereik.
• Vervang de batterij als deze onder de 6V zakt.
• Ontlaad condensatoren voordat u ze test.

Inbegrepen verpakking:

• 1 x Digitale transistor tester (batterij niet inbegrepen)
• 1 paar naaldprobes
• 1 x Engelse gebruikershandleiding
