Description

Productfunctie:

Instelbare temperatuur —- SetT;
Terugslag temperatuur —– BackT;

• Verwarmingsmodus ‘H’:
  Wanneer de temperatuur ≤ SetT – BackT; relais schakelt in, verwarmingsapparatuur begint te werken;
  Wanneer de temperatuur ≥ SetT; relais schakelt uit, verwarmingsapparatuur stopt.
• Koelmodus ‘C’:
  Wanneer de temperatuur ≥ SetT + BackT; relais schakelt in, koelapparatuur begint te werken;
  Wanneer de temperatuur ≤ SetT; relais schakelt uit, koelapparatuur stopt.
• Hogetemperatuuralarm ‘ALA’:
  Wanneer de temperatuur ≥ Alarmtemperatuur, gaat het systeem over op een geluids- en lichtalarm en schakelt het relais uit; elke toets stopt het alarm.
• Vertraging bij starten ‘OPH’:
  Na een normale verwarmings- of koelcyclus begint het systeem te timen T, en pas na T ≥ OPH kan de volgende verwarmings- of koelcyclus worden uitgevoerd.
• Temperatuurcorrectiefunctie ‘OFE’ (-10.0 ~ 10.0℃):
  Het systeem kan afwijkingen corrigeren door deze functie, Temperatuur = Gemeten + Kalibratie.
• Parameter op afstand lezen/instellen:
  Instelparameters zoals temperatuur, terugslag temperatuur en temperatuurcorrectie kunnen via UART worden ingesteld.
• Realtime temperatuurrapport:
  Als de temperatuurrapportagefunctie is ingeschakeld, wordt de temperatuur elke seconde via UART naar de terminal verzonden, wat dataverzameling vergemakkelijkt.
• Relay inschakelen (standaard ingeschakeld):
  Als het relais is uitgeschakeld, blijft het relais uitgeschakeld.
• Herstel fabrieksinstellingen:
  Houd de STOP-toets en de insteltoets tegelijkertijd meer dan 3 seconden ingedrukt om de fabrieksinstellingen te herstellen.

Instelling werkmodus / terugslag temperatuur:

1. In de werkinterface, druk kort op deSET-toets om de snelle instelling interface te openen;
2. Na het openen van de snelle instelling interface, schakel tussen de parameters;
3. Gebruik deUP DOWN-toets om de parameterwaarde te wijzigen, ondersteunt kort/lang drukken;
4. Houd deSET-toets langer dan 3 seconden ingedrukt of 6 seconden continu zonder enige toetsbediening om de snelle instelling interface te verlaten en de parameters op te slaan.

Alarm temperatuur / vertraging starten / temperatuurcorrectie:

1. In de werkinterface, houd deSET-toets langer dan 3 seconden ingedrukt om de parameterinstelling interface te openen;
2. Ga naar de parameterinstelling interface, schakel met deSET-toets tussen de parameters;
3. Gebruik deUP DOWN-toets om de parameterwaarde te wijzigen, ondersteunt kort/lang drukken;
4. Houd deSET-toets langer dan 3 seconden ingedrukt of 6 seconden continu zonder enige toetsbediening om de parameterinstelling interface te verlaten en de parameters op te slaan.

Hoe het hogetemperatuuralarm in te schakelen (standaard uit):

Ga naar de parameterinstelling interface, schakel naar de alarmparameterALA, schakel de hogetemperatuuralarmfunctie in of uit door kort op deSTOP-toets te drukken; als de hogetemperatuuralarmfunctie is uitgeschakeld, wordtALAweergegeven als ‘—-‘ als herinnering.

Hoe vertraging bij starten in te schakelen (standaard uit):

Ga naar de parameterinstelling interface, schakel naar alarmparameterOPH, schakel de vertraging bij starten functie in of uit door kort op deSTOP-toets te drukken; als de vertraging bij starten functie is uitgeschakeld, wordtOPHweergegeven als ‘—-‘ als herinnering.

Seriële controle (MCU UART)

Communicatiestandaarden:
9600bps, Databits: 8, Stopbits: 1, CRC: geen, Stroomregeling: geen.

In de verpakking:

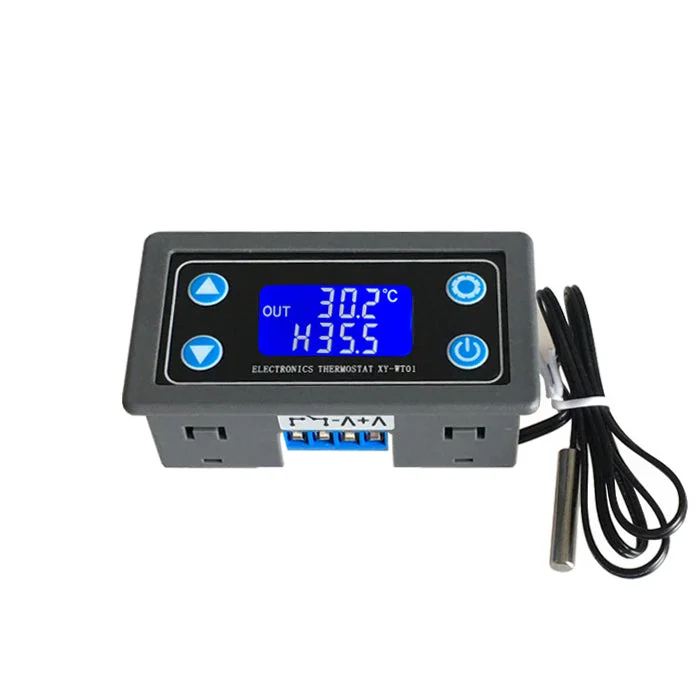

1 x XY-WT01 Controller
