DC12V vierkanaals WiFi-relais voor smart home met app-bediening-Snelle verzending

Description

Documenten:

Instructies: Klik hier om te openen

Andere tools en bestanden: Klik hier om te openen

APP: Klik hier om te openen

Opmerking:Dit product kan slechts één app-bediening gebruiken, ondersteunt geen andere apps.

Omschrijving:

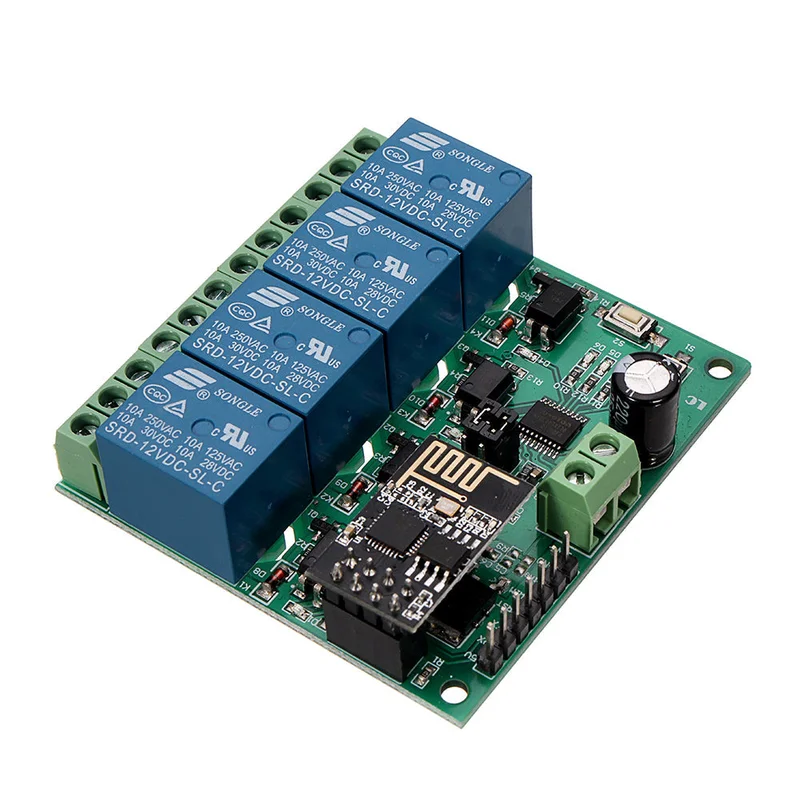

Deze 12V ESP8288 vierkanaals WiFi-relaismodule is uitgerust met een ESP-01 WiFi-module en een krachtige 8-bits MCU. Het kan het relais bedienen via een mobiele telefoon-app binnen het LAN (Local Area Network) en is eenvoudig in te stellen.

Functies:

• Hoogwaardige MCU en ESP-01 WiFi-module aan boord.
• Twee werkmodi:
• Modus 1: mobiele telefoon bedient de WiFi-module direct.
• Modus 2: mobiele telefoon en WiFi-module werken samen via een router.
• Extra functie: kan als USB-module functioneren wanneer de ESP-01-module is losgekoppeld.
• Maximale transmissieafstand van de WiFi-module is 100 m in een open omgeving.
• Gebruik Smartconfig-technologie om account- en wachtwoordconfiguratie van de ESP-01 WiFi-module via de mobiele app te voltooien.
• Het bord bevat een relais dat 12V, 10A / 250V AC of 10A / 30V DC ondersteunt, met een levensduur van 100.000 schakelingen.
• Met modusoptie en werkstatus LED-indicator.
• Vier isolatoren voor sterk anti-interferentievermogen.
• Gereserveerde UART-foutopsporingsinterface en MCU-downloadpoort voor programma.
• Afmetingen van het bord: 60 x 63 mm.

Aansluitingen:

• IN +, IN-: 12V spanningsingang.
• 12V, GND, TX, RX: UART seriële poort PIN.
• SWIM, PIN8, NRST: gereserveerde MCU-downloadpoort.
• Knop S1: wijzigingsmodus, standaardmodus is modus 1.
• Knop S2: reset.
• LED D1/D2/D3/D4 (rood): relais werkende LED, brandt wanneer relais aan staat.
• LED D7 (rood): indicator voor modus 1.
• LED D5 (blauw): indicator voor modus 2.
• LED D6 (groen): werkstandaanduiding.

Besturingsopdrachten voor relais (hex-formaat):

• Open relais 1: A0 01 01 A2.
• Sluit relais 1: A0 01 00 A1.
• Open relais 2: A0 02 01 A3.
• Sluit relais 2: A0 02 00 A2.
• Open relais 3: A0 03 01 A4.
• Sluit relais 3: A0 03 00 A3.
• Open relais 4: A0 04 01 A5.
• Sluit relais 4: A0 04 00 A4.

Pakket inbegrepen:

• 1 x DC12V vierkanaals WiFi-relais.
