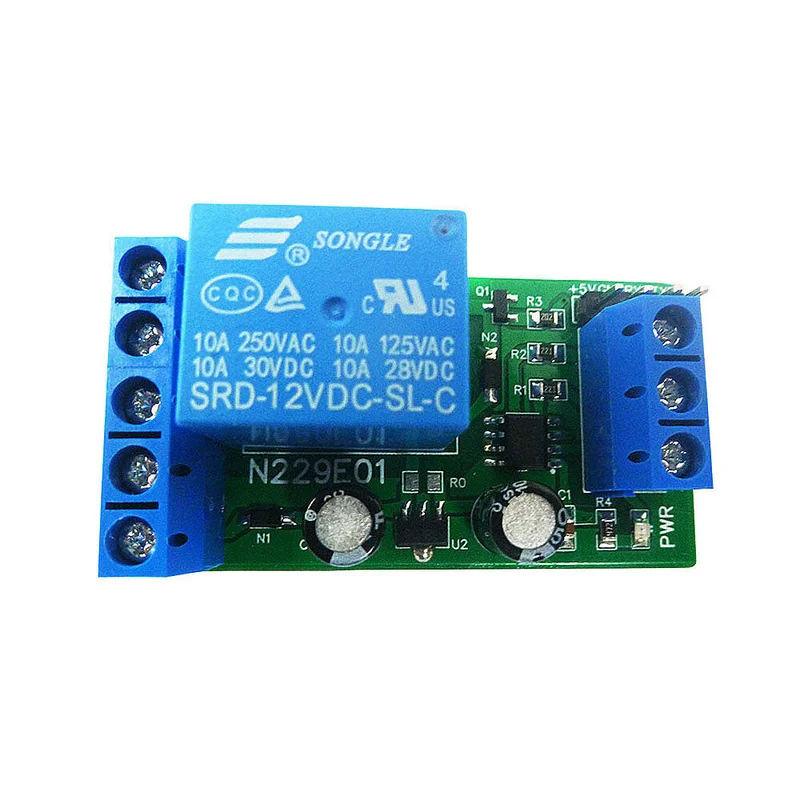

DC 5V/12V Type-C USB relaiskaart RS232 (TTL) PC UART serile poortschakelaar-Snelle verzending

Description

Specificatie:

Werkspanning: DC 5V/12V

Standby stroom (DC 12V): 17mA, relais open: 48mA

UART seriële poorten TTL232 stuurrelais (RXD, TXD, GND)

Stroomindicator: LED-lampjes

Communicatieprotocol: UART-protocolcommunicatie, baudrate 9600 kbps, 8 databits, één stopbit, geen pariteit. Elk dataframe bevat acht bytes. Gegevensoverdracht in twee richtingen.

Afmetingen: 53 x 27 x 19 mm

Gewicht: 20 g

Toepassingen:

• Afstandsbediening, meetsysteem op afstand
• Draadloze meter
• Smart Home, Domotica
• Toegangscontrole
• Identificatiesysteem
• Gegevensverzameling
• IT-huishoudapparaat
• Intelligent huishoudapparaat
• Babybewakingssysteem

Besturingsopdrachten (HEX):

• Uitleesstatus (uitlezen van de status van het relais (aan/uit)): 55 56 00 00 00 00 00 AB
• Relais open (geef deze opdracht, relais open, COM verbind met NEE): Kanaal 1: 55 56 00 00 00 01 01 AD
• Relais sluiten (geef dit commando, relais sluiten, COM verbreken NO en COM verbinden met NC): Kanaal 1: 55 56 00 00 00 01 02 AE
• Relaisschakelaar (omkering van de relaisstatus): Kanaal 1: 55 56 00 00 00 01 03 AF
• Relais kortstondig (Relais COM verbindt met NEE, verbreekt de verbinding na 200 ms): Kanaal 1: 55 56 00 00 00 01 04 B0
• Relaisvergrendeling: Kanaal 1: 55 56 00 00 00 01 05 B1

Zodra een commando is gegeven, zal het een return frame hebben, de 7e byte van het return frame betekent de status van echt.

Retourcommando:

Pakket bevat:

• 1× Relais bord
