DC 12V vierdraads thermostaat PWM ventilator snelheidsregelaar module-Snelle verzending

Description

Omschrijving:

Deze module maakt gebruik van het Intel gestandaardiseerde vierdraads ventilatorbesturingsprotocol en ondersteunt alle standaard vierdraads interface chassisventilatoren en CPU-ventilatorbesturing. Meer dan 95% van de krachtige ventilatorsnelheidsregeling wordt ondersteund, met drie onafhankelijke besturingskanalen voor verschillende functies. Dit omvat temperatuurverschuiving en een twee-weg detectie alarmfunctie (met accessoires). De module ondersteunt een maximale ventilator van 12V 5A en het gehele bord ondersteunt een totale stroominvoer van maximaal 12V 9A.

Compatibele ventilormodellen:

• Delta FFR0612VHE
• Delta FFR0612DHE

Specificaties:

• Afmetingen: 50mm x 43mm x 13mm, positioneringsgat 44mm x 37mm, diameter 3mm
• Bedrijfsspanning: DC 12V
• Circuit belastingcapaciteit: maximale stroom per uitgang 5A, bus stroom 9A
• Uitgangsbereik: Eerste kanaal 20% – 100%, of 40% – 100% (TFL = OP)
• 10% – 100% voor het tweede en derde pad
• Temperatuursensor parameters: 50K B = 3950
• Thermostaat temperatuurzone fout: 3-5% afhankelijk van de temperatuursonde
• Stall alarm minimum snelheid: 700-800 rpm

Functie-instellingen:

• TFL (nr. 1): PWM kanaal met de laagste temperatuur instelling. Wanneer OP, is de laagste PWM van FAN1 40%. Bij UIT is de minimum PWM van FAN1 20%.
• TP1 en TP2 (nr. 2 en 3): Temperatuurkanaalregelingstemperatuurzones worden als volgt geïnterpreteerd:

Bij temperaturen lager dan de minimale rotatiesnelheid, zal de uitgang altijd op volle snelheid draaien.

(BF1, BF2) Correspondentie FAN1, FAN2 stop de alarmfunctie schakelaar. Wanneer de overeenkomstige open is, zal de regelaar een alarm geven (met een zoemer) en een lichtalarm. Fans worden automatisch weer ingeschakeld nadat het alarm is gewist. Als BF1 en BF2 open zijn (OP) en FAN1 of FAN2 stopt, zal de controller alarm slaan.

Notitie:

Deze controller kan vierdraads PWM ventilatoren aansturen volgens de vier standaardprotocollen van Intel. Het kan geen tweedraads- of driedraadsventilatoren aansturen, en kan de ventilator niet volledig uitschakelen!

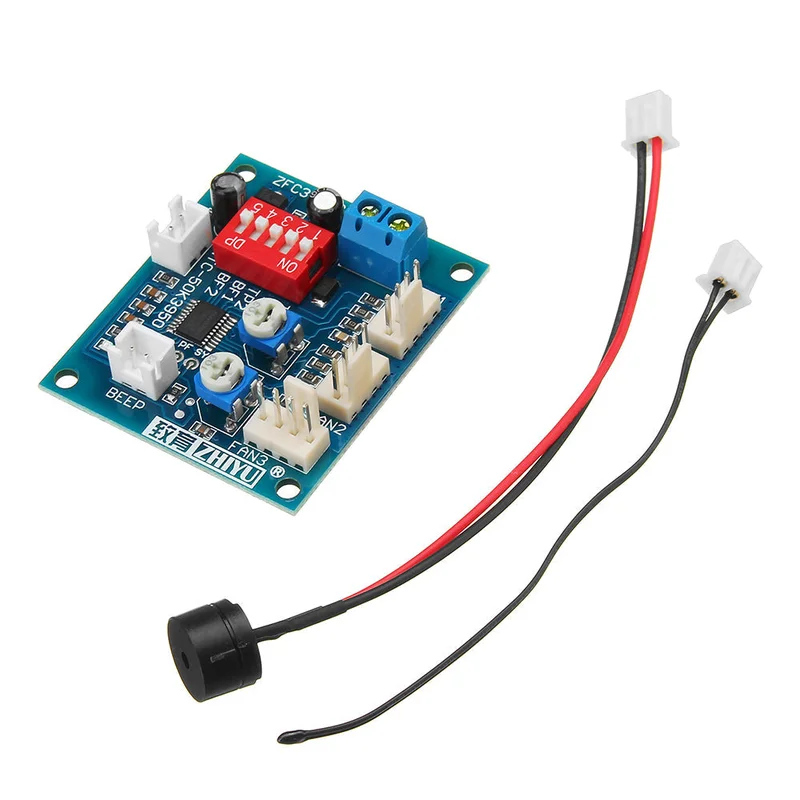

Pakket bevat:

• 1 x DC 12V vierdraads thermostaat PWM ventilator snelheidsregelaar module
• 1 x kabel
• 1 x probe
