Description

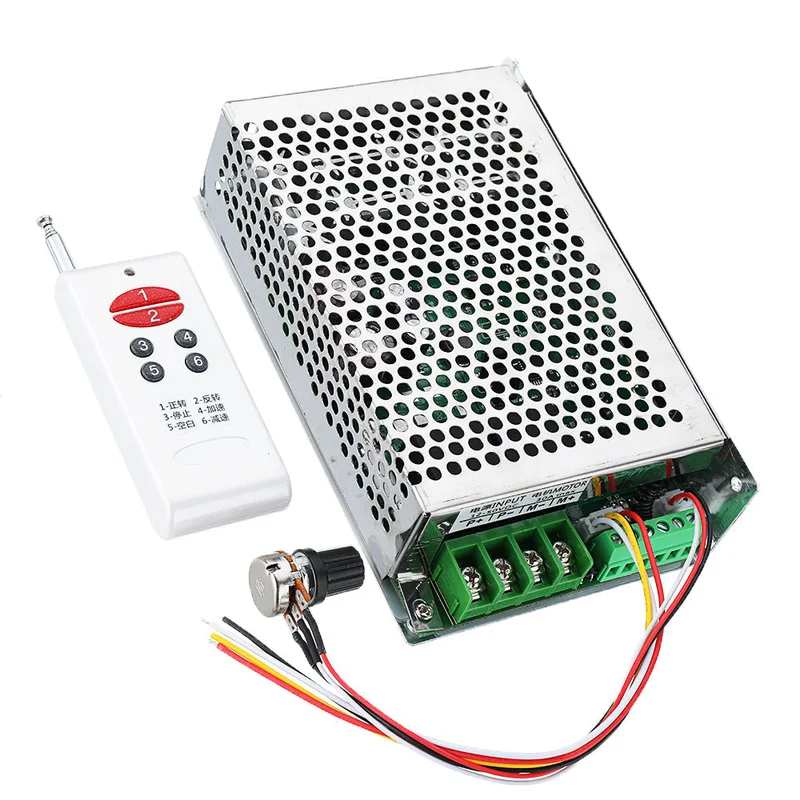

De MCR-30 DC Motor Speed Controller kan eenvoudige automatische functies bereiken. Het apparaat is geschikt voor een breed DC-laagspanningsbereik en kan worden gebruikt met SCM, PLC en andere hogere controle systemen. Het biedt krachtige functionaliteit, stabiele prestaties en een aantrekkelijk ontwerp.
Specificaties:
- Ingangsspanning: DC 12V-30V
- Uitgangsvermogen:
- 12V: 200W (max)
- 24V: 400W (max)
- Maximale uitgangsstroom: 30A (ingebouwde zekering 30A)
Gebruiksaanwijzing:
Afstandsbediening:
Gebruik de afstandsbediening om de snelheid en richting van de motor te regelen. Batterijformaat: 23A 12V.
Afstandsbediening functies:
- Met de klok mee
- Linksom
- Stop
- Versnellen
- Geen functie
- Snelheid verlagen
Handmatige schakelaarbediening:
Sluit twee handmatige schakelaars aan. Zet de stroom aan en gebruik de afstandsbediening om de motor in de juiste richting te laten draaien. De motor stopt wanneer de eindschakelaar wordt bereikt. Tijdens het handmatige werkproces is de afstandsbediening niet actief.
Potentiometer:
Gebruik de potentiometer om de snelheid van de motor te regelen. Pas de beginsnelheid van het systeem aan. De positie van de potentiometer bepaalt de beginsnelheid bij het opstarten van het systeem. Druk op de afstandsbediening om de motor sneller te laten draaien. Wanneer de potentiometer meer dan 15 graden wordt aangepast, kan de snelheid opnieuw worden ingesteld met de potentiometer.
Indicatielampje:
Wanneer het systeem normaal opstart, knipperen de twee LED’s tegelijkertijd. Als de motor actief is, knippert LED D3 eenmaal per seconde. Druk tijdens gebruik op toets 1 of toets 2 van de afstandsbediening (voor motorrichting), LED D4 of D3 gaat branden.
Limit sensor control:
Wanneer de motor draait en de corresponderende sensor of schakelaar gesloten is, stopt de motor.
Pakket bevat:
- 1 x stuurprogramma
- 1 x afstandsbediening
Meer details:
